Berufsbild CAD-Konstruktion

Was ein CAD-Konstrukteur zwischen Modell und Fertigung entscheidet

Wer eine Toleranz aus Gewohnheit eng setzt, verteuert jedes Teil; wer sie zu weit setzt, bekommt die Baugruppe nicht zusammen. Genau dazwischen liegt der Beruf.

KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt
Seit 1997 am Markt Kleine Gruppen Präsenz und Live-Online Zertifizierte Trainer

Kurz gesagt

Ein CAD-Konstrukteur zeichnet nicht ab, was jemand anderes entworfen hat, sondern legt fest, wie ein Bauteil aussehen muss, damit es sich fertigen, prüfen und montieren lässt. Dazu gehören Maße und Toleranzen, Werkstoff und Oberfläche, Füge- und Trennverfahren sowie die Unterlagen, nach denen später gearbeitet wird. Die Software ist dabei Werkzeug: Entscheidend ist, ob das Ergebnis in der Werkstatt eindeutig ist und ob es sich in zwei Jahren noch ändern lässt.

Stand dieser Seite: 16.08.2026

01 Worum es geht

Die teuren Fehler entstehen nicht im Modell, sondern in der Unterlage

Ein Modell kann geometrisch vollständig richtig sein und trotzdem eine falsche Anlieferung auslösen. Der Grund ist fast immer die Angabe, die fehlt: keine Allgemeintoleranz im Schriftfeld, keine Angabe zur Oberfläche, keine Bezugsangabe, aus der hervorgeht, worauf sich eine Lagetoleranz bezieht. Die Fertigung entscheidet dann selbst, und die Entscheidung fällt unterschiedlich aus, je nachdem wer die Maschine bedient.

Der zweite typische Fall betrifft Stände. Eine Zeichnung ohne Änderungsindex im Umlauf, eine PDF-Datei in einer E-Mail, ein Modell, das später geändert wurde, ohne dass die abgeleitete Zeichnung mitgezogen wurde: Danach fertigt jemand nach einem Stand, der nie freigegeben war. Das fällt bei der Montage auf, also am spätesten und teuersten Punkt der Kette.

Der dritte Fall ist die Wiederverwendung, die nicht stattfindet. Wenn jedes Teil neu gezeichnet wird, weil niemand findet, was es schon gibt, wächst die Teilevielfalt still an. Jede zusätzliche Sachnummer kostet in Einkauf, Lager und Qualitätssicherung dauerhaft Geld, und dieser Posten taucht in keiner Stundenabrechnung der Konstruktion auf.

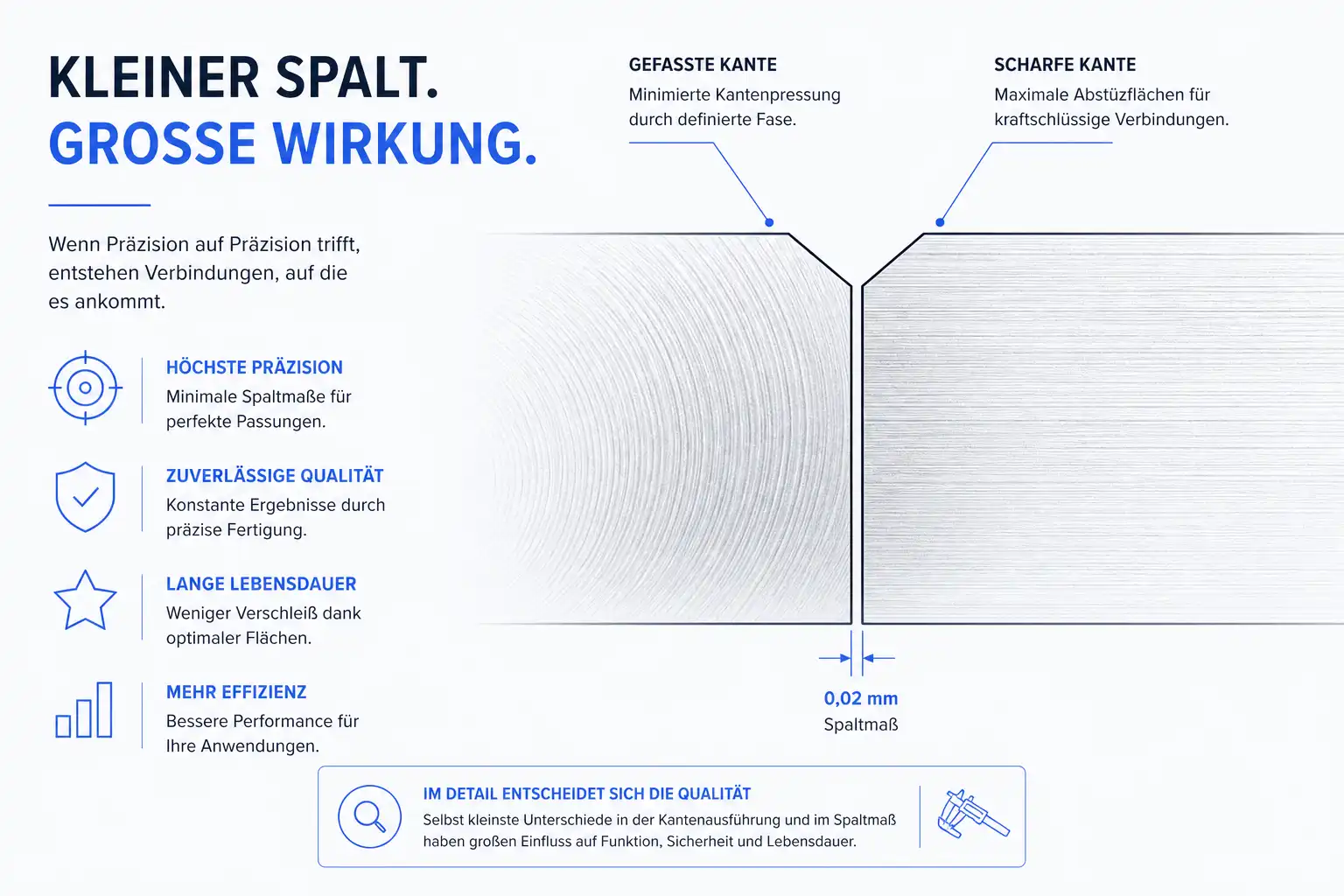

KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt

02 Wer entscheidet was

Wer entscheidet, wer setzt um, und woran es im Betrieb hängt

Die Rolle sitzt zwischen Entwicklung, Fertigung, Einkauf und Qualitätssicherung. Die häufigsten Reibungspunkte entstehen dort, wo keine der Seiten weiß, wer den letzten Satz hat.

Zeichnungsstandard, Vorlagen und Layerstruktur

Wer entscheidet
Die Konstruktionsleitung, verbindlich für alle
Wer setzt um
Die CAD-Administration, gemeinsam mit der Konstruktion
Stolperfalle
Jeder pflegt eigene Bemaßungs- und Plotstile, deshalb sieht jede Zeichnung anders aus und niemand traut sich, eine fremde Datei anzufassen.

Toleranzen und Passungen an einem Bauteil

Wer entscheidet
Der Konstrukteur, im Rahmen der Funktionsvorgabe
Wer setzt um
Fertigung und Qualitätssicherung
Stolperfalle
Enge Toleranzen werden aus Vorsicht gesetzt, ohne dass eine Funktion dahintersteht, und der Aufpreis fällt bei jedem einzelnen Teil erneut an.

Freigabe eines Zeichnungs- oder Modellstands

Wer entscheidet
Konstruktionsleitung oder Qualitätssicherung
Wer setzt um
Die Konstruktion, über das Datenmanagement
Stolperfalle
Es kursieren PDF-Dateien ohne Index in E-Mails, und in der Werkstatt hängt ein Ausdruck, der zwei Änderungen alt ist.

Wiederverwendung und Anlage neuer Sachnummern

Wer entscheidet
Konstruktion und Einkauf gemeinsam
Wer setzt um
Die Stammdatenpflege
Stolperfalle
Norm- und Kaufteile werden neu gezeichnet, weil die Suche im Bestand länger dauert als das Zeichnen, und die Teilevielfalt wächst dauerhaft.

Datenaustausch mit Kunden und Lieferanten

Wer entscheidet
Die Projektleitung, mit Blick auf Geheimhaltung
Wer setzt um
Die Konstruktion
Stolperfalle
Es wird nur ein neutrales Geometrieformat verschickt, und der Empfänger sieht weder Toleranzen noch Oberflächenangaben, weil die auf der Zeichnung stehen.

03 Was du mitnimmst

Was du in dieser Rolle nach ein paar Jahren sicher beherrschst

Die Fähigkeiten, an denen sich die Rolle messen lässt, liegen alle an der Schnittstelle zur Fertigung. Sie lassen sich in einer Software üben, aber nicht aus ihr ableiten.

Sechs Angaben, ohne die eine Zeichnung nicht eindeutig ist

  1. 01 Ein Schriftfeld mit Benennung, Sachnummer, Maßstab und Änderungsindex.
  2. 02 Die Allgemeintoleranz, die für alle Maße ohne eigene Angabe gilt.
  3. 03 Werkstoff und Halbzeug, aus dem das Teil hergestellt werden soll.
  4. 04 Angaben zur Oberfläche und zur Behandlung nach der Bearbeitung.
  5. 05 Bezüge, auf die sich Form- und Lagetoleranzen tatsächlich beziehen.
  6. 06 Der Freigabestand, damit erkennbar ist, wonach gefertigt werden darf.

Toleranzen begründen statt gewohnheitsmäßig setzen

Zu jeder engen Toleranz gehört eine Funktion: eine Passung, eine Dichtfläche, eine Führung. Wo keine Funktion dahintersteht, gehört die Allgemeintoleranz hin, und die Ersparnis pro Teil ist größer, als die meisten schätzen.

Ein Modell so aufbauen, dass es jemand anderes ändern kann

Sprechende Benennung, saubere Skizzenreihenfolge, Bezug auf Ursprungsebenen statt auf zufällige Flächen: Ein Modell, das bei der ersten Maßänderung zusammenbricht, ist genau so viel wert wie gar keines.

Zeichnungen ableiten, die ohne Rückfrage lesbar sind

Ansichten in gewohnter Anordnung, Schnitte dort, wo es etwas zu sehen gibt, Bemaßung von den Bezügen aus, die auch gemessen werden. Der Prüfer soll messen können, was du bemaßt hast.

Wiederkehrende Elemente als Bibliothek pflegen

Blöcke mit Varianten, Vorlagen, Norm- und Kaufteile mit Sachnummer. Wer eine Woche in eine Bibliothek steckt, holt sie im Quartal zurück, und die Teilevielfalt hört auf zu wachsen.

Fremde Daten sauber annehmen und weitergeben

Neutrale Formate wie STEP übertragen Geometrie, aber nicht die Angaben, die auf der Zeichnung stehen. Wer weiß, was am Übergang verloren geht, legt fest, welche Unterlage mitgeht, und spart die Rückfrage.

Mit der Fertigung reden, bevor die Konstruktion fertig ist

Eine Frage an den Zerspaner kostet zehn Minuten und verhindert eine Innenecke, die niemand fräsen kann. Wer diese Runde erst nach der Freigabe dreht, dreht sie zweimal.

KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt

Was der Alltag tatsächlich enthält

Der größte Zeitanteil geht nicht in das Erzeugen neuer Geometrie, sondern in Änderungen an bestehender. Ein Maß wandert, ein Lieferant kann ein Halbzeug nicht liefern, eine Montage klemmt, ein Kunde will eine Variante. Jede dieser Änderungen berührt Modell, Zeichnung, Stückliste und häufig auch angrenzende Bauteile. Deshalb entscheidet der Aufbau des Modells über die Arbeitsgeschwindigkeit stärker als die Zeichengeschwindigkeit.

Der zweite große Anteil ist Abstimmung. Die Fertigung fragt, ob ein Radius größer sein darf, der Einkauf fragt, ob ein anderes Normteil geht, die Qualitätssicherung fragt, worauf sich eine Lagetoleranz bezieht, die Montage meldet, dass ein Werkzeug nicht an die Schraube kommt. Wer diese Fragen sammelt und in Vorlagen und Konstruktionsregeln überführt, muss sie nicht jedes Jahr neu beantworten.

Der dritte Anteil wird von außen regelmäßig unterschätzt: das Verwalten von Ständen. Welche Zeichnung ist freigegeben, welcher Index liegt in der Fertigung, welche Änderung betrifft Teile, die schon im Lager liegen. In Häusern ohne Datenmanagement ist das eine tägliche Arbeit mit erheblichem Fehlerpotenzial, und sie erklärt, warum Betriebe an dieser Stelle zuerst investieren.

2D und 3D laufen parallel, und das bleibt vorerst so

In vielen Betrieben ist das dreidimensionale Modell führend, gefertigt und geprüft wird aber nach einer abgeleiteten Zeichnung. Der Grund ist selten Bequemlichkeit: Auf der Zeichnung stehen die Angaben, die im Modell nicht sichtbar sind, also Toleranzen, Bezüge, Oberflächen, Behandlungen und Hinweise. Wer das Modell allein weitergibt, gibt Geometrie weiter und nichts von dem, was die Geometrie verbindlich macht.

Parallel dazu existiert eine große Menge reiner 2D-Arbeit, vor allem in der Anlagen-, Vorrichtungs- und Elektrokonstruktion sowie bei Bestandsdokumentation. Dort sind Blöcke, externe Referenzen und Layerstrukturen das eigentliche Handwerk. Eine Zeichnung, die eine andere nur einblendet statt sie zu kopieren, hält den Bestand an einer Stelle aktuell, und diese eine Entscheidung entscheidet über die Pflegbarkeit ganzer Zeichnungssätze.

Der Übergang zwischen beiden Welten ist die Stelle, an der Zeit verschwindet. Wer aus einer flachen Zeichnung ein Volumenmodell aufbaut, muss Annahmen treffen, die in der Zeichnung nicht stehen. Wer aus einem Modell eine Zeichnung ableitet, muss aufpassen, dass Ansichten und Bemaßung nach einer Modelländerung noch das zeigen, was sie zeigen sollen. Beides ist erlernbar und beides wird in der Ausbildung zu knapp behandelt.

Der Weg hinein: Ausbildung, Aufstieg und Quereinstieg

Der übliche erste Schritt ist eine technische Ausbildung, meist als Technischer Produktdesigner im Maschinenbau oder als Technischer Systemplaner im Bau- und Gebäudeumfeld. Danach folgt häufig der staatlich geprüfte Techniker oder ein Studium im Maschinenbau. In vielen Betrieben ist die Bezeichnung Konstrukteur eine Funktionsbezeichnung, kein geschützter Abschluss, und der Zuschnitt der Stelle unterscheidet sich entsprechend stark.

Der Quereinstieg aus der Fertigung ist der unterschätzte Weg. Wer selbst gedreht, gefräst, gebogen oder geschweißt hat, konstruiert anders: Er weiß, wo ein Werkzeug hinkommt, welche Aufspannung nötig ist und warum eine Innenecke ohne Auslauf teuer wird. Diesen Erfahrungsschatz kann man nicht anlesen, und er ist in Bewerbungsgesprächen ein starkes Argument, wenn man ihn an einem konkreten Beispiel erzählen kann.

Bei den Nachweisen gibt es eine klare Rangfolge, die viele unterschätzen. Softwarekenntnis ist die Eintrittskarte und nicht mehr: Sie wird vorausgesetzt und lässt sich in Wochen aufbauen. Was tatsächlich unterschieden wird, sind Kenntnisse zu Toleranzen und Passungen, zu Fertigungsverfahren und deren Grenzen, zu Werkstoffen und zum Lesen fremder Zeichnungen. Wer im Gespräch eine Zeichnung vorgelegt bekommt, wird nicht gefragt, welche Tastenkombination etwas auslöst, sondern was an dieser Zeichnung fehlt.

Woran du wächst und wohin es weitergeht

Zwei Leute mit gleicher Berufsdauer unterscheiden sich am Wiederverwendungsgrad ihrer Arbeit. Der eine löst jede Aufgabe für sich, sauber und schnell. Der andere baut dabei Vorlagen, parametrische Bauteile und Bibliotheken auf, die andere nutzen können, und beantwortet die zweite ähnliche Anfrage in einem Bruchteil der Zeit. Nach fünf Jahren ist der Unterschied nicht die Qualität eines einzelnen Teils, sondern die Zahl der Teile, die ohne Rückfrage entstehen.

Der zweite Unterschied ist der Blick über den eigenen Arbeitsschritt hinaus. Wer die Kosten einer Toleranz, die Lieferzeit eines Halbzeugs und die Rüstzeit einer Maschine grob im Kopf hat, entwirft Teile, die niemand nachverhandeln muss. Diese Fähigkeit unterscheidet in vielen Betrieben den Konstrukteur vom technischen Zeichner deutlicher als jede Softwarekenntnis.

Von hier führen mehrere Wege weiter. Fachlich in Richtung Berechnung und Simulation, in die Arbeitsvorbereitung, in die Projektierung oder in die CAD-Administration, wo Vorlagen, Standards und Schnittstellen verantwortet werden. Organisatorisch in die Konstruktionsleitung mit Verantwortung für Termine, Kapazität und Freigaben. Thematisch gibt es zwei nahe Nachbarn: die Produktkonstruktion mit starkem Bezug zur Serienfertigung und die modellbasierte Arbeit im Bauwesen, wo dieselben Fähigkeiten auf ein anderes Regelwerk treffen.

Dazu passende Kurse

Für die zweidimensionale Arbeit mit Layern, Blöcken und Bemaßungsstilen sind Kurse, in denen du vom Strich zur bemaßten und plotfähigen Zeichnung kommst der direkte Weg.

Sobald Baugruppen und abgeleitete Zeichnungen dazukommen, brauchst du ein parametrisches System, und dafür gibt es Inventor-Trainings für Bauteile, Baugruppen und abgeleitete Zeichnungen.

04 Was verdient man

Die amtlichen Zahlen zu dieser Rolle

Die Bundesagentur für Arbeit ordnet Konstrukteure in BERUFENET der Berufsgattung Konstruktion und Gerätebau auf dem Anforderungsniveau Spezialist zu, die Ausbildung zum Technischen Produktdesigner der Gattung Technisches Zeichnen auf dem Niveau Fachkraft. Beide stehen hier, weil der Weg in die CAD-Konstruktion häufig über diese Ausbildung führt. Im Median liegen knapp 1.470 Euro zwischen den beiden Zellen. Innerhalb jeder Zelle hängt die Streuung stark an Branche und Tarifbindung: Zwischen einem tarifgebundenen Zulieferer in der Fahrzeugindustrie und einem kleinen Sondermaschinenbauer liegen bei gleicher Tätigkeit Welten.

Amtliche Medianverdienste, April 2025

Brutto im Monat

Statistisches Bundesamt, Verdiensterhebung. Vollzeit, ohne Sonderzahlungen. Die Hälfte der Beschäftigten verdient weniger als der Median, die andere Hälfte mehr.

Konstruktion und Gerätebau Spezialist 5.180 €

KldB 27223. Median mal 12 rund 62.000 € im Jahr ohne Sonderzahlungen, Durchschnitt 5.337 € im Monat

Technisches Zeichnen Fachkraft 3.717 €

KldB 27212. Median mal 12 rund 45.000 € im Jahr ohne Sonderzahlungen, Durchschnitt 3.984 € im Monat

02k4k6k
  • Vollzeitbeschäftigte, Bruttomonatsverdienst ohne Sonderzahlungen. Weihnachts- und Urlaubsgeld, Prämien und Boni sind nicht enthalten, der Jahresverdienst liegt also über dem Zwölffachen.
  • Das Anforderungsniveau beschreibt den Zuschnitt der Stelle, nicht die Berufserfahrung. Fachkraft, Spezialist und Experte sagen etwas über die Komplexität der Tätigkeit aus, nicht über Dienstjahre. Aufsicht und Führung bezeichnen Stellen mit Aufsichts- oder Leitungsverantwortung, auch das ist ein Zuschnitt der Stelle.
  • Die Erhebung geht regional nur bis auf die Bundeslandebene. Für einzelne Städte gibt es keine amtlichen Zahlen, weil der Zufallsfehler zu groß wäre.

Quelle: Statistischer Bericht Verdienste, Statistisches Bundesamt (Destatis). Den eigenen Fall prüfst du im Entgeltatlas der Bundesagentur für Arbeit . Beachte dort: Entgelte oberhalb der Beitragsbemessungsgrenze sind der Statistik nicht bekannt, bei gut bezahlten Rollen steht deshalb nur eine Untergrenze.

Stimmen aus den Kursen

Was Teilnehmende über die Kurse in diesem Bereich sagen

Sehr ausführliche, kompakte und sehr gut vermittelte Schulung. Sehr guter Trainer.
AutoCAD Grundkurs
Ein sehr guter und verständlicher Überblick über die Grundlagen im Umgang mit BricsCAD.
BricsCAD 2D Schulung Grundkurs
Alle meine Erwartungen wurden erfüllt und ich habe mich sehr gut aufgenommen gefühlt, jede Frage wurden Probleme direkt beseitigt.
BricsCAD 3D Schulung - Grundlagen

06 Fragen

Häufige Fragen

Deine Frage ist nicht dabei? Stell sie uns direkt, wir antworten dir persönlich.

Was unterscheidet den Konstrukteur vom technischen Zeichner?
Der Zuschnitt der Verantwortung. Zeichnen heißt, eine festgelegte Lösung normgerecht darzustellen. Konstruieren heißt, die Lösung festzulegen: Werkstoff, Verfahren, Maße, Toleranzen, Fügestellen. In der Praxis überlappen die Bezeichnungen, und viele Betriebe nutzen Konstrukteur als Funktionsbezeichnung. Aussagekräftig ist deshalb die Frage im Gespräch, wer über Toleranzen und Freigaben entscheidet.
Reicht AutoCAD, oder brauche ich ein 3D-System?
Das hängt vom Feld ab. In Anlagen-, Vorrichtungs- und Bestandsdokumentation wird sehr viel in 2D gearbeitet, dort sind Blöcke, externe Referenzen und Layerdisziplin das Handwerk. Im Produkt- und Maschinenbau führt kein Weg an einem parametrischen 3D-System vorbei, weil Baugruppen, Varianten und abgeleitete Zeichnungen sonst nicht beherrschbar sind. Die meisten Konstrukteure brauchen beides und wechseln je nach Aufgabe.
Wie wichtig sind Normen im Alltag?
Sehr, aber anders als erwartet. Niemand lernt Normen auswendig. Wichtig ist zu wissen, welche Angaben eine Zeichnung eindeutig machen, wo man die zugehörige Festlegung nachschlägt und welche Vorgaben im eigenen Haus zusätzlich gelten. Im Maschinenbau begegnen dir vor allem die Allgemeintoleranzen nach ISO 2768-1, die Form- und Lagetolerierung nach ISO 1101 und das Passungssystem nach ISO 286. Dazu haben die meisten Betriebe eine eigene Konstruktionsrichtlinie, und die ist im Alltag häufig wichtiger als die Norm selbst.
Kann ich aus der Fertigung in die Konstruktion wechseln?
Das ist einer der tragfähigsten Wege. Fertigungserfahrung ist genau das, was in der Konstruktion am häufigsten fehlt, und sie zeigt sich sofort an den Entwürfen. Was du nachholen musst, ist der systematische Teil: parametrisches Modellieren, Toleranzsystematik, Zeichnungsableitung und der Umgang mit Ständen und Freigaben. Häufig führt der Weg über eine Weiterbildung zum staatlich geprüften Techniker und über eine Stelle, in der du zunächst Änderungen an bestehenden Baugruppen betreust.
