AutoCAD im Zeichenalltag

Maßstab im AutoCAD-Layout einstellen und den Plan jedes Mal gleich ausgeben

Wenn derselbe Plan zweimal unterschiedlich aus dem Plotter kommt, liegt das selten am Gerät. Es liegt an vier Einstellungen, die zusammengehören und meist einzeln gepflegt werden.

KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt
Seit 1997 am Markt Kleine Gruppen Präsenz und Live-Online Zertifizierte Trainer

Kurz gesagt

Der Maßstab eines Plans steckt in AutoCAD nicht in der Geometrie, sondern im Ansichtsfenster. Im Modellbereich wird immer im Maßstab eins zu eins gezeichnet, das Layout bildet das Blatt Papier ab, und das Verhältnis zwischen beiden ist der Maßstab des Ansichtsfensters. Alles Weitere hängt daran: der Beschriftungsmaßstab für Text und Bemaßung, die Linientypskalierung, die Layerübersteuerungen je Ansichtsfenster und die Seiteneinrichtung, die festlegt, auf welchem Papier und mit welcher Plotstiltabelle am Ende ausgegeben wird.

Stand dieser Seite: 04.10.2026

01 Worum es geht

Der Plan sieht am Bildschirm richtig aus und auf dem Papier anders

Die typische Geschichte geht so: Ein Blatt wird für die Abgabe fertig gemacht, jemand plottet es, und die Linien sind zu dünn. Ein zweiter Versuch mit einer anderen Plotstiltabelle liefert zu dicke Linien. Dazwischen verschiebt jemand versehentlich die Ansicht im Ansichtsfenster, wodurch der Maßstab nicht mehr stimmt, und weil das auf dem Bildschirm kaum auffällt, geht das Blatt so heraus. Auf der Baustelle wird dann abgemessen, was nicht abgemessen werden dürfte.

Der Grund ist meist nicht Unkenntnis, sondern eine fehlende Reihenfolge. Maßstab, Beschriftungsgröße, Linienstärken und Papierformat hängen voneinander ab, werden aber an vier verschiedenen Stellen eingestellt: am Ansichtsfenster, in der Statusleiste, in der Plotstiltabelle und in der Seiteneinrichtung. Wer sie in beliebiger Folge anfasst, stellt eine Größe nach, die durch die nächste Änderung wieder verschoben wird.

Dazu kommt, dass viele dieser Einstellungen zeichnungsbezogen sind und deshalb mit jeder Datei mitwandern. Eine Zeichnung, die aus einem anderen Büro kommt, bringt fremde Maßstabslisten, fremde Plotstiltabellen und fremde Beschriftungsmaßstäbe mit. Ohne eine eigene Vorlage, in der das alles festgelegt ist, beginnt die Arbeit bei jedem Fremdplan von vorn.

KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt

02 Schritt für Schritt

Sechs Schritte vom Modell bis zum fertigen Blatt

Jeder Schritt hat ein Ergebnis, das sich überprüfen lässt. Die Reihenfolge ist bewusst gewählt: Wer den Maßstab vor der Seiteneinrichtung setzt, stellt ihn nach dem Wechsel des Papierformats ein zweites Mal ein.

  1. 1

    Modellbereich und Layout sauber trennen

    Im Modellbereich entsteht ausschließlich das Bauwerk oder das Bauteil, in echten Maßen. Ins Layout gehören Blattrahmen, Schriftfeld, Beschriftungen zum Plan als Dokument und die Ansichtsfenster. Diese Trennung ist die Voraussetzung dafür, dass dieselbe Geometrie später in mehreren Maßstäben auf mehreren Blättern erscheinen kann, ohne dass sie doppelt gepflegt werden muss.

    Ergebnis: Eine Zeichnung, in der der Modellbereich keine Blattbestandteile enthält und jedes Layout genau ein Blatt Papier abbildet.

  2. 2

    Die Seiteneinrichtung vor dem Maßstab festlegen

    Beim ersten Aufruf eines Layouts wird es eingerichtet und bekommt eine Vorgabe-Seiteneinrichtung zugewiesen. Dort stellst du das Ausgabegerät, das Papierformat, die Ausrichtung, den Plotmaßstab, die Plotstiltabelle und die Optionen für Linienstärken und Schattierung ein. Die gestrichelte Linie im Layout zeigt danach den bedruckbaren Bereich des gewählten Papiers. Wer diesen Schritt später macht, verschiebt mit dem Papierformat auch alles, was er vorher ausgerichtet hat.

    Ergebnis: Ein Layout, dessen bedruckbarer Bereich zum Blattrahmen passt, und eine Seiteneinrichtung, die als benannte Einrichtung gespeichert ist.

  3. 3

    Ansichtsfenster anlegen und den Maßstab zuweisen

    Ein neues Ansichtsfenster legst du über das Menüband oder mit dem Befehl _MVIEW an. Den Maßstab setzt du anschließend auf einem von mehreren gleichwertigen Wegen: über die Eigenschaftenpalette, über den dreieckigen Maßstabsgriff am ausgewählten Ansichtsfenster, über die Maßstabsanzeige in der Statusleiste oder per Zoom mit dem Zusatz XP, nachdem du im Ansichtsfenster in den Modellbereich gewechselt hast. Bei Zeichnungseinheit Millimeter ergibt die Eingabe 1/50XP den Maßstab 1:50. Wichtig ist der Nachsatz: Das Ziehen am Rahmen des Ansichtsfensters ändert den Maßstab nicht, es ändert nur den Ausschnitt.

    Ergebnis: Jedes Ansichtsfenster trägt einen bewusst gewählten Maßstab, der sich in den Eigenschaften ablesen lässt.

  4. 4

    Ansichtsfenster sperren und die Beschriftung abgleichen

    Sobald der Ausschnitt stimmt, wird das Ansichtsfenster gesperrt. Die Schaltfläche dafür sitzt in der Statusleiste und erscheint, nachdem ein Ansichtsfenster auf einem benannten Layoutregister ausgewählt wurde; wenn sie fehlt, lässt sie sich über die Anpassung der Statusleiste einblenden. Danach kommt die Beschriftung: Beschriftungsabhängige Objekte werden in Papierhöhe definiert und über den aktuellen Beschriftungsmaßstab auf die richtige Größe gebracht. Ein Objekt kann mehrere Maßstäbe tragen und damit auf mehreren Blättern gleichzeitig richtig aussehen.

    Ergebnis: Ein gesperrtes Ansichtsfenster, in dem Text, Bemaßung und Symbole in der Größe erscheinen, die auf dem Papier gewollt ist.

  5. 5

    Layer und Linientypen je Blatt feinstellen

    In der Layerverwaltung gibt es Spalten, die ausschließlich für das aktuelle Ansichtsfenster gelten: VP Freeze für die Sichtbarkeit sowie VP Color, VP Linetype, VP Lineweight, VP Transparency und VP Plot Style für die übrigen Eigenschaften. Jedes Ansichtsfenster kann seinen eigenen Satz davon haben. Wirken Strichlinien in verschiedenen Ansichtsfenstern unterschiedlich lang, prüfst du PSLTSCALE, MSLTSCALE und LTSCALE gemeinsam, wie im Abschnitt zu Beschriftung und Linientypen beschrieben, und regenerierst danach mit _REGENALL.

    Ergebnis: Ein Blatt, auf dem genau das zu sehen ist, was dorthin gehört, und Strichlinien, die auf allen Ansichtsfenstern gleich wirken.

  6. 6

    Ausgeben, benennen und wiederverwenden

    Vor der Ausgabe lohnt eine Vorschau, weil sich dort Linienstärken und Plotstile beurteilen lassen, ohne Papier zu verbrauchen. Danach wird die Seiteneinrichtung als benannte Einrichtung gespeichert. Das ist der Schritt, der aus einer einmaligen Ausgabe eine wiederholbare macht, denn nur benannte Seiteneinrichtungen lassen sich in andere Zeichnungen übernehmen und auf weitere Layouts anwenden. Für einen ganzen Planstand geht die Ausgabe anschließend blattweise über dieselbe Einrichtung statt über sechs einzeln eingestellte Vorgänge.

    Ergebnis: Ein Planstand, der sich in Wochen erneut identisch ausgeben lässt, ohne dass jemand die Einstellungen rekonstruieren muss.

03 Was du mitnimmst

Was du einmal festlegst und danach nur noch anwendest

Die folgenden sechs Punkte sind keine Handgriffe für ein einzelnes Blatt, sondern Festlegungen, die in die Vorlage gehören. Danach besteht die Arbeit an einem neuen Blatt aus dem Setzen eines Ansichtsfensters und dem Wählen einer Seiteneinrichtung.

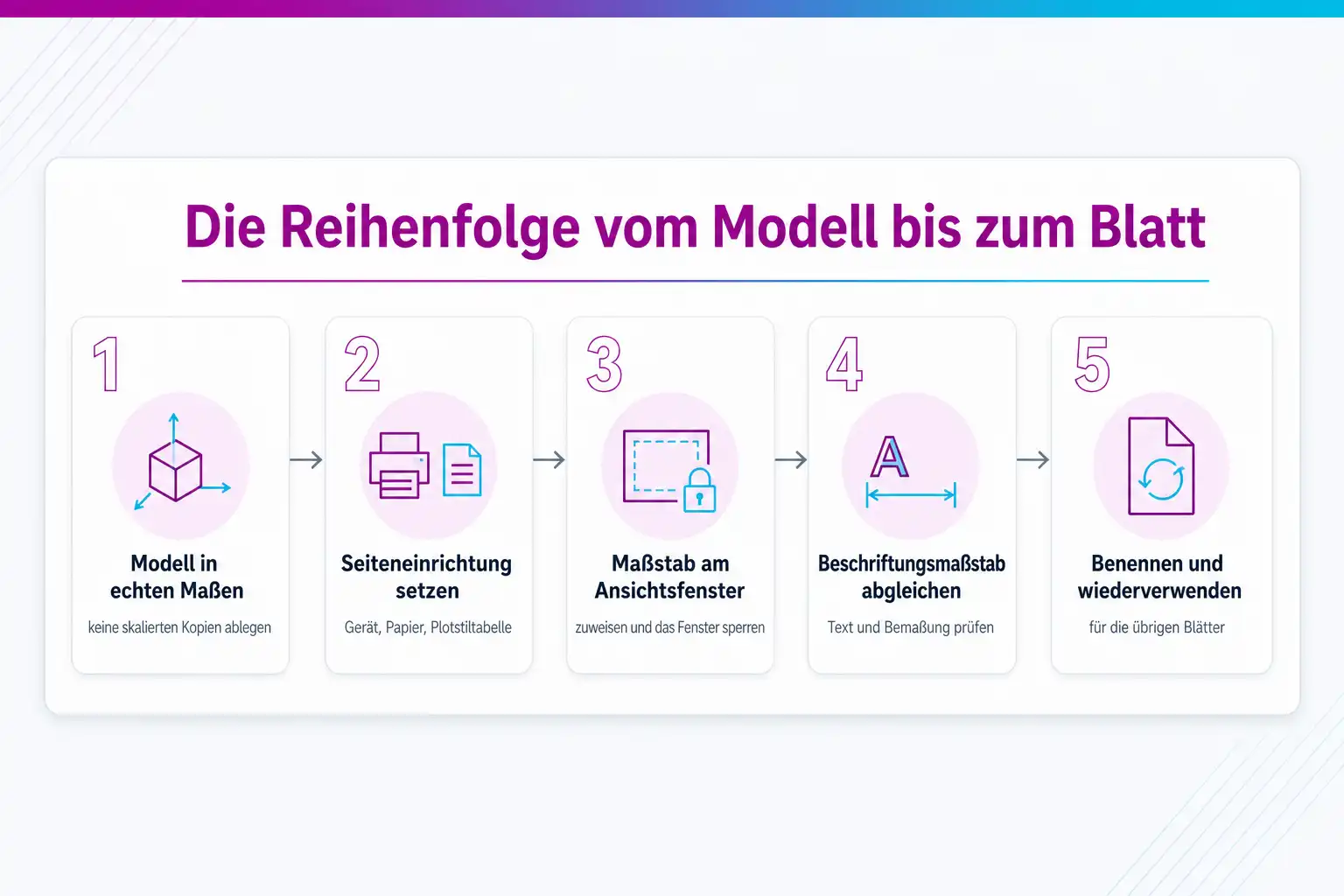

Die Reihenfolge, in der die Einstellungen zusammenpassen

  1. 01 Im Modellbereich eins zu eins zeichnen.
  2. 02 Im Layout die Seiteneinrichtung setzen: Gerät, Papier, Ausrichtung, Plotstiltabelle.
  3. 03 Ansichtsfenster anlegen, Maßstab zuweisen und das Fenster sperren.
  4. 04 Beschriftungsmaßstab auf denselben Wert stellen und Text sowie Bemaßung prüfen.
  5. 05 Layer und Linientypen je Ansichtsfenster feinstellen.
  6. 06 Seiteneinrichtung benennen und für die übrigen Blätter wiederverwenden.

Im Modell eins zu eins zeichnen, ohne Ausnahme

Alles, was in der Wirklichkeit gebaut wird, entsteht im Modellbereich in echten Maßen. Jede Abweichung davon rächt sich bei der ersten Mengenauswertung, beim ersten Übergabeformat und bei jeder Referenz, die jemand später hineinholt.

Den Maßstab am Ansichtsfenster setzen und dort sperren

Wähle den Maßstab nur aus der Maßstabsliste und halte diese Liste kurz: Mit dem Befehl _SCALELISTEDIT entfernst du in der Vorlage alle Maßstäbe, die im Büro nicht vorkommen, und ergänzt die fehlenden. Danach sperrst du das Ansichtsfenster, entweder über das Schloss in der Statusleiste oder über die Eigenschaft „Anzeige gesperrt“ in der Eigenschaftenpalette, damit ein Dreh am Mausrad den Maßstab nicht unbemerkt verstellt.

Beschriftung über den Beschriftungsmaßstab führen

Beschriftungsabhängige Objekte werden in Papierhöhe definiert und bekommen einen oder mehrere Maßstäbe zugewiesen. Sie erscheinen damit im Layout und beim Plotten automatisch in der richtigen Größe, statt für jeden Maßstab eine eigene Texthöhe zu brauchen.

Die Ausgabe in einer benannten Seiteneinrichtung festhalten

Drucker oder PC3-Datei, Papierformat, Ausrichtung, Plotmaßstab, Plotstiltabelle und die Frage, ob Linienstärken geplottet werden, gehören zusammen und werden als benannte Seiteneinrichtung gespeichert. Im Layout steht der Plotmaßstab dabei auf 1:1, weil der eigentliche Maßstab schon im Ansichtsfenster steckt. Wer stattdessen die Option zum Einpassen ins Papierformat (Fit to paper) aktiviert, verkleinert das ganze Blatt um einen krummen Faktor, und auf dem Ausdruck lässt sich keine Strecke mehr abmessen.

Eine Plotstiltabelle wählen und dabei bleiben

Farbabhängige und benannte Plotstiltabellen sind zwei getrennte Welten, und ein Wechsel mitten im Projekt kostet mehr, als er bringt. Die Entscheidung gehört in die Vorlage, zusammen mit der Tabelle selbst, damit alle mit derselben Zuordnung von Farbe oder Stil zu Linienstärke arbeiten.

Sichtbarkeit je Ansichtsfenster regeln statt global

Was auf einem Blatt zu sehen ist und auf dem nächsten nicht, gehört in die Layerübersteuerungen des jeweiligen Ansichtsfensters. Global geschaltete Layer wirken auf alle Blätter gleichzeitig, und genau daraus entstehen die Pläne, auf denen etwas fehlt, das dort hingehört hätte.

KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt

Warum der Maßstab ins Ansichtsfenster gehört und nicht in die Geometrie

Der Maßstab ist in AutoCAD kein Zustand der Zeichnung, sondern eine Eigenschaft des Fensters, durch das du auf sie schaust. Rechnerisch ist er das Verhältnis von Papiereinheiten zu Modelleinheiten, und genau hier entsteht der häufigste Rechenfehler: Das Papier wird in Millimetern gemessen, das Modell aber nicht in jedem Büro. Wer in Millimetern zeichnet, stellt für einen Plan im Maßstab 1:50 auch das Verhältnis 1:50 ein. Wer in Metern zeichnet, braucht für denselben Plan das Verhältnis 20:1, weil ein Meter im Modell auf dem Papier 20 Millimeter lang wird. Welche Einheit eure Zeichnungen verwenden, gehört deshalb in die Vorlage und nicht in die Entscheidung des einzelnen Projekts.

Daraus folgt der praktische Gewinn: Dieselbe Geometrie kann auf einem Blatt im Übersichtsmaßstab und auf dem nächsten als Detail erscheinen, ohne dass sie zweimal existiert. Ändert sich das Bauteil, ändern sich beide Darstellungen. Wer stattdessen skalierte Kopien im Modellbereich ablegt, hat dieselbe Information mehrfach und pflegt sie ab dem Tag der Kopie getrennt.

Die Liste der verfügbaren Maßstäbe ist dabei nicht in Stein gemeißelt. Sie lässt sich bearbeiten, und die Maßstäbe kommen aus der Vorlage, aus der eine neue Zeichnung erstellt wurde. Autodesk weist ausdrücklich darauf hin, dass beim Erstellen einer neuen Zeichnung aus einer Vorlage die Maßstäbe dieser Vorlage verwendet werden und nicht die aus dem Benutzerprofil. Genau deshalb ist die Maßstabsliste eine Sache der Bürovorlage und keine, die jeder auf seinem Rechner pflegt.

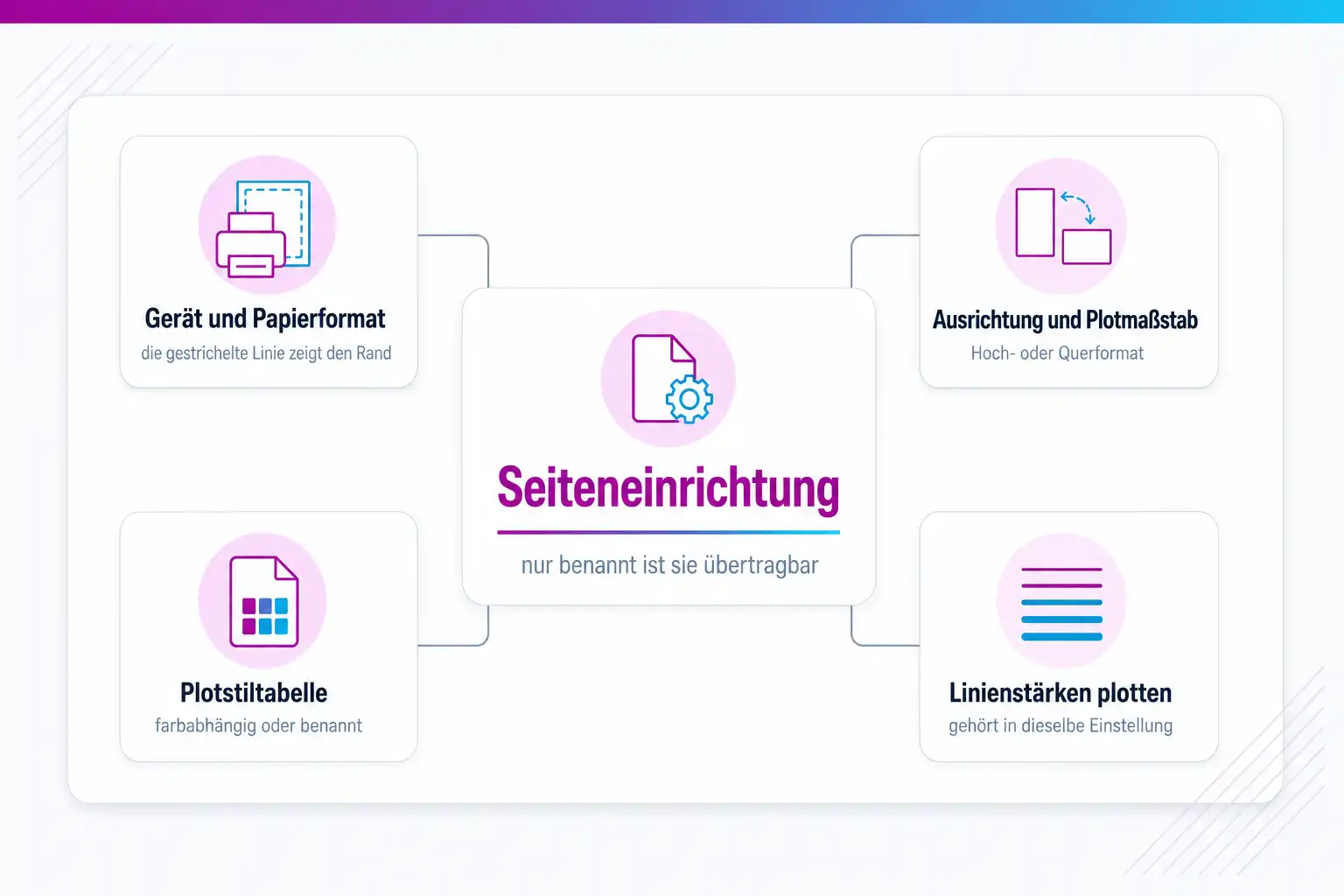

Die Seiteneinrichtung ist der eigentliche Hebel

Eine Seiteneinrichtung bündelt alles, was die Erscheinung der Ausgabe bestimmt: das Gerät, das Papierformat, die Ausrichtung als Hoch- oder Querformat, den Plotmaßstab, die Plotstiltabelle, die Frage, ob Linienstärken geplottet werden, und die Einstellungen für schattierte Ausgabe. Beim ersten Aufruf eines Layouts wird es eingerichtet und bekommt eine Vorgabe-Einrichtung zugewiesen, die einen Namen in Sternchen trägt, etwa für das Modell oder für das erste Layout.

Der Unterschied zwischen einer Vorgabe-Einrichtung und einer benannten Einrichtung ist der Punkt, an dem im Alltag Zeit verloren geht. Nur eine benannte Seiteneinrichtung lässt sich in andere Zeichnungen importieren, entweder im Seiteneinrichtungs-Manager, den du mit _PAGESETUP öffnest, oder direkt mit dem Befehl _PSETUPIN. Wer also einmal sauber eingestellt hat, wie ein Blatt im Format A1 mit der Bürotabelle für Linienstärken auszugeben ist, speichert das unter einem sprechenden Namen und muss es nie wieder einstellen. Ohne diesen Schritt wird dieselbe Arbeit auf jedem neuen Blatt wiederholt.

Im Layout zeigt eine gestrichelte Linie den bedruckbaren Bereich des aktuell eingestellten Papiers und Geräts an. Diese Linie ist die einfachste Prüfung dafür, ob Blattrahmen und Ausgabe zusammenpassen. Wenn der Rahmen darüber hinausragt, wird er beschnitten, und zwar unabhängig davon, wie gut alles andere eingestellt ist. Deshalb steht die Seiteneinrichtung im Ablauf vor dem Maßstab und nicht danach.

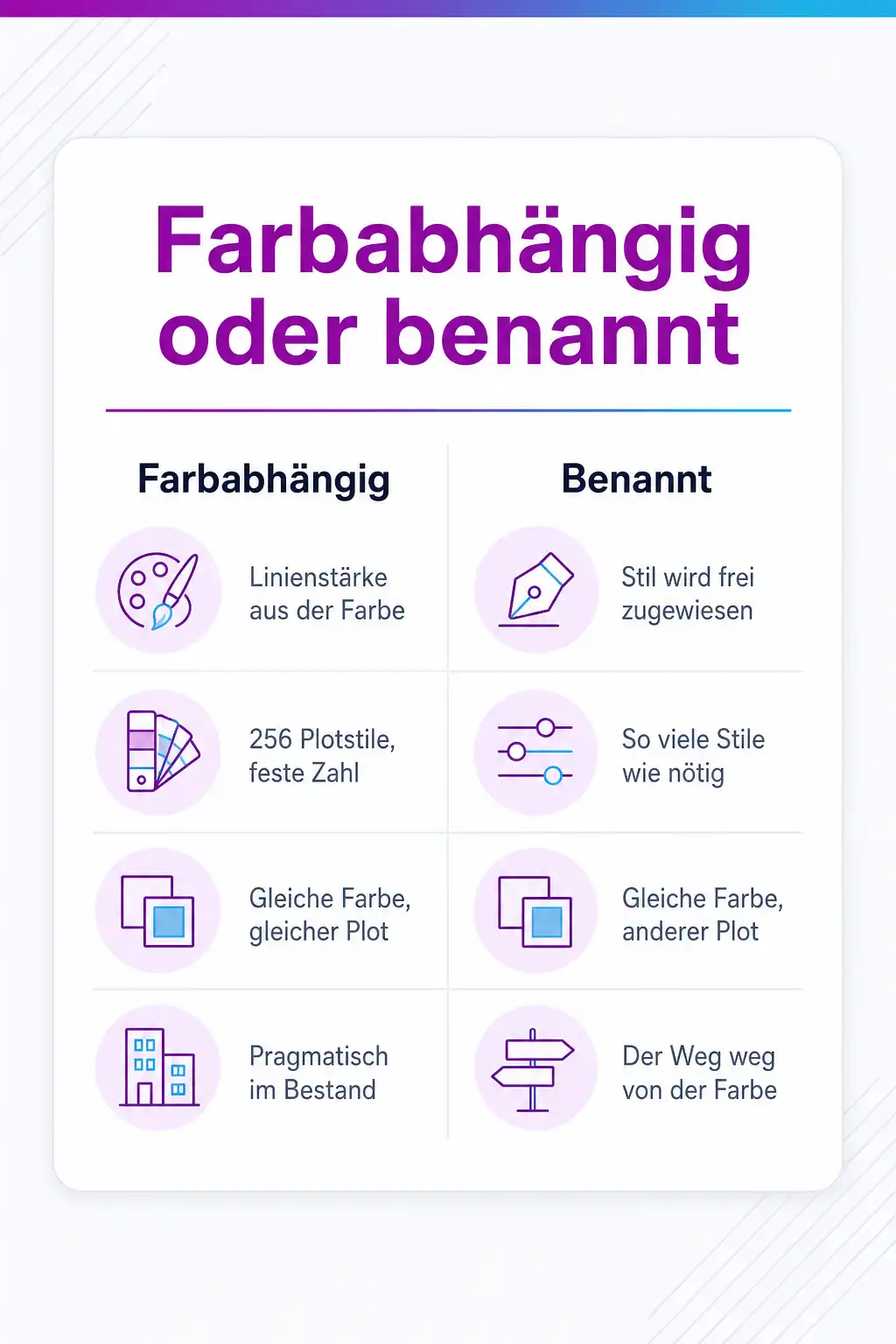

Plotstiltabellen: farbabhängig oder benannt

Wie eine Linie auf dem Papier aussieht, entscheidet die Plotstiltabelle. Davon gibt es zwei Arten, und sie schließen einander aus. Eine farbabhängige Tabelle leitet Eigenschaften wie die Linienstärke aus der Objektfarbe ab: Jedes rote Objekt wird gleich geplottet. Sie enthält 256 Plotstile, einen je Farbe, und diese Zahl lässt sich nicht verändern; die einzelnen Stile lassen sich bearbeiten, aber weder hinzufügen noch löschen.

Eine benannte Tabelle arbeitet anders. Sie enthält frei definierte Plotstile, die sich Objekten oder Layern wie jede andere Eigenschaft zuweisen lassen. Damit können zwei Objekte derselben Farbe unterschiedlich geplottet werden, und die Tabelle kann so wenige oder so viele Stile enthalten, wie das Büro braucht. Für Häuser, die von der Farbe als Steuergröße wegwollen, ist das der Weg, und für Häuser mit einem gewachsenen Farbschema ist die farbabhängige Tabelle die pragmatische Wahl.

Verwaltet werden beide über den Plotstil-Manager, in dem sich Tabellen anlegen, umbenennen, kopieren, löschen und bearbeiten lassen. Abgelegt werden sie in einem eigenen Ordner unterhalb des Benutzerprofils, und in welchen Ordnern AutoCAD nach Plotstilen sucht, lässt sich in den Optionen einstellen. Für ein Büro heißt das: Die Tabellen gehören auf ein Laufwerk, das alle erreichen, und der Suchpfad gehört ins Profil, nicht in die Erinnerung der Beteiligten.

Der Wechsel zwischen beiden Arten ist möglich, aber kein Handgriff nebenbei. Eine farbabhängige Tabelle wandelst du mit _CONVERTCTB in eine benannte um, die einzelne Zeichnung stellst du danach mit _CONVERTPSTYLES um, und welche Art eine Zeichnung bekommt, die ohne Vorlage neu angelegt wird, steuert die Systemvariable PSTYLEPOLICY. Weil der Wechsel jede Vorlage und jede Zuweisung an Layern und Objekten betrifft, gehört er an den Anfang eines Projekts und nicht in die Woche vor der Abgabe.

Beschriftung, Linientypen und Sichtbarkeit je Blatt

Beschriftungsabhängige Objekte sind die Antwort auf die alte Frage, wie groß Text in einem Plan im Verhältnis eins zu fünfzig sein muss. Sie werden nicht in Modellgröße definiert, sondern in Papierhöhe, und bekommen einen oder mehrere Maßstäbe zugewiesen. Der aktuelle Beschriftungsmaßstab steuert dann, wie groß sie gegenüber der Geometrie erscheinen, und sorgt dafür, dass sie im Layout und beim Plotten automatisch in der richtigen Größe stehen.

Der Vorteil zeigt sich, sobald dasselbe Detail auf zwei Blättern in unterschiedlichen Maßstäben erscheint. Ein beschriftungsabhängiges Objekt kann beide Maßstäbe tragen und ist damit auf beiden Blättern richtig, ohne dass eine zweite Beschriftung angelegt werden muss. Gesteuert wird das über drei Systemvariablen: CANNOSCALE enthält den aktuellen Beschriftungsmaßstab, ANNOALLVISIBLE legt fest, ob auch Objekte angezeigt werden, die diesen Maßstab nicht tragen, und ANNOAUTOSCALE ergänzt beim Wechsel des Beschriftungsmaßstabs den neuen Maßstab automatisch an den beschriftungsabhängigen Objekten. Weicht der Beschriftungsmaßstab eines Ansichtsfensters von seinem Ansichtsfenstermaßstab ab, zeigt die Statusleiste ein Symbol, mit dem du beide wieder angleichst.

Für Linientypen wirken drei Systemvariablen zusammen. LTSCALE ist der globale Faktor für alle Strichlängen. PSLTSCALE sorgt im Layout dafür, dass sich die Strichlängen am Papier orientieren, sodass Ansichtsfenster unterschiedlicher Vergrößerung gleich aussehende Linientypen zeigen; der Wert gilt je Layout und kann sich zwischen zwei Layouts unterscheiden. MSLTSCALE skaliert die Linientypen auf der Registerkarte Modell mit dem aktuellen Beschriftungsmaßstab. Stehen PSLTSCALE und MSLTSCALE auf ihrem Vorgabewert 1, gehört LTSCALE auf 1 oder einen kleinen Korrekturwert. Wer dort zusätzlich den Planmaßstab einträgt, etwa 50, skaliert doppelt und bekommt Strichlinien, deren Striche so lang sind, dass sie wie durchgezogen aussehen.

Die dritte Ebene ist die Sichtbarkeit. Layereigenschaften lassen sich je Ansichtsfenster übersteuern, die zugehörigen Spalten in der Layerverwaltung tragen das Kürzel VP für Viewport. Sobald in einem Ansichtsfenster eine Übersteuerung existiert, legt die Layerverwaltung einen eigenen Filter für Ansichtsfensterübersteuerungen an und hebt die betroffenen Zeilen farbig hervor. Über das Kontextmenü eines Layers entfernst du Übersteuerungen wieder, wahlweise nur im aktuellen oder in allen Ansichtsfenstern. Objekte, deren Eigenschaften auf VonLayer stehen, folgen den Übersteuerungen des jeweiligen Ansichtsfensters. Wer bestimmte Kombinationen häufiger braucht, speichert sie als Layerzustand und wendet sie gezielt auf das aktuelle Ansichtsfenster an.

Von der Einzelausgabe zur wiederholbaren Ausgabe

Ein Plan, der einmal richtig aus dem Plotter kommt, ist noch kein Ergebnis. Das Ergebnis ist ein Planstand, der sich in drei Monaten identisch erneut ausgeben lässt, auch von jemandem, der ihn nicht erstellt hat. Der Unterschied zwischen beidem sind zwei Dinge: eine benannte Seiteneinrichtung je Blattformat und eine Vorlage, in der diese Einrichtungen bereits enthalten sind.

In der Vorlage liegen dafür die Layouts mit ihren Ansichtsfenstern und Maßstäben, die Plot- und Veröffentlichungseinstellungen, die Layer mit ihren Eigenschaften, die Bemaßungs- und Textstile sowie die Linientypskalierung. Autodesk nennt genau diese Punkte als die Einstellungen, die eine Zeichnungsvorlage üblicherweise mitbringt, und ergänzt, dass CAD-Verantwortliche solche Vorlagen anlegen, pflegen und verteilen, um im Haus einheitliche Standards zu halten.

Was in der Vorlage nicht sinnvoll unterzubringen ist, sind die Geräte selbst. Ein Plotter, der im Büro steht, hat eine Konfiguration, die auf jedem Rechner vorhanden sein muss, und die Plotstiltabellen brauchen einen gemeinsamen Ablageort. Beides gehört in die Einrichtung der Arbeitsplätze und nicht in die einzelne Zeichnung. Wenn ein Blatt bei einer Person anders aussieht als bei einer anderen, ist das die erste Stelle, an der du nachsiehst.

Für die Abgabe als PDF lohnt ein Blick auf das Ausgabegerät. AutoCAD bringt eigene PDF-Konfigurationen mit, etwa „AutoCAD PDF (General Documentation).pc3“ oder „AutoCAD PDF (High Quality Print).pc3“. Anders als ein allgemeiner PDF-Drucker aus Windows kennen sie die großen Plotformate und können Layer und Hyperlinks in die PDF-Datei übernehmen. Leg das Gerät deshalb in der benannten Seiteneinrichtung fest, damit nicht jede Person mit einem anderen PDF-Drucker ausgibt und dieselben Blätter unterschiedlich ankommen.

Dazu passende Kurse

Weil die Ausgabe an mehreren Stellen gleichzeitig hängt, sind AutoCAD-Kurse zu Layout, Seiteneinrichtung und Plotmanagement der schnellste Weg zu einem Planstand, der reproduzierbar bleibt.

Wenn außer dem Plotten noch Übergabeformate und Referenzen im Spiel sind, decken die CAD-Kurse für alle, die Pläne aus dem Haus geben den ganzen Weg bis zur Abgabe ab.

Wissen prüfen

Wie sicher bist du beim Thema wirklich?

Lesen fühlt sich schnell nach Können an. Ein kurzer Test zeigt dir, was davon schon sitzt und wo sich ein Kurs lohnt. Kostenlos, ohne Anmeldung, mit einer Erklärung zu jeder Antwort.

Stimmen aus den Kursen

Was Teilnehmende über die Kurse in diesem Bereich sagen

Ein sehr guter und verständlicher Überblick über die Grundlagen im Umgang mit BricsCAD.
BricsCAD 2D Schulung Grundkurs
Alle meine Erwartungen wurden erfüllt und ich habe mich sehr gut aufgenommen gefühlt, jede Frage wurden Probleme direkt beseitigt.
BricsCAD 3D Schulung - Grundlagen
Toller Coach, perfekt abgestimmte Themen. Sehr viel Freiraum für "unsere" Themen und Fragen. Alles sehr rund und perfekt.
Figma Advanced

05 Fragen

Häufige Fragen

Deine Frage ist nicht dabei? Stell sie uns direkt, wir antworten dir persönlich.

Warum ändert sich der Maßstab nicht, wenn ich das Ansichtsfenster größer ziehe?
Weil der Rahmen des Ansichtsfensters und der Maßstab der Ansicht zwei verschiedene Dinge sind. Das Ziehen am Rahmen vergrößert den sichtbaren Ausschnitt, verändert aber das Verhältnis zwischen Papier- und Modelleinheiten nicht. Der Maßstab wird über die Eigenschaftenpalette, über den dreieckigen Maßstabsgriff am ausgewählten Ansichtsfenster oder über die Maßstabsanzeige in der Statusleiste gesetzt.
Mein Kollege sieht auf demselben Blatt einen Layer, der bei mir fehlt. Woran liegt das?
Meist an einer Layerübersteuerung im Ansichtsfenster. Aktivier das betroffene Ansichtsfenster per Doppelklick, öffne die Layerverwaltung und sieh in die Spalte VP Freeze und in den Filter für Ansichtsfensterübersteuerungen. Eine zweite Ursache ist die Spalte New VP Freeze: Ein Layer, der dort markiert ist, wird in jedem neu angelegten Ansichtsfenster automatisch gefroren. Hat dein Kollege das Ansichtsfenster neu angelegt, du aber nicht, sehen eure Blätter deshalb verschieden aus. Ändere in diesem Fall nichts an den globalen Layereinstellungen, denn die wirken auf alle Blätter gleichzeitig.
Strichlinien sehen in jedem Ansichtsfenster anders aus. Was hilft?
Prüf zuerst PSLTSCALE im betroffenen Layout. Steht der Wert auf 0, richten sich die Strichlängen nach der Vergrößerung des jeweiligen Ansichtsfensters, und ein Detail im Maßstab 1:5 zeigt viel längere Striche als ein Übersichtsplan im Maßstab 1:100. Mit dem Vorgabewert 1 sehen sie überall gleich aus. Wirken die Linien danach durchgezogen, ist meist LTSCALE zusätzlich auf den Planmaßstab gesetzt. Die Ansichtsfenster zeigen die Änderung erst nach _REGENALL.
Sollen wir auf benannte Plotstiltabellen umstellen?
Das hängt daran, ob die Farbe bei euch noch als Steuergröße für die Linienstärke taugt. Benannte Tabellen entkoppeln beides und erlauben es, zwei gleichfarbige Objekte unterschiedlich zu plotten. Der Wechsel betrifft aber jede Vorlage, jede Zeichnung und jede Zuweisung an Layern und Objekten. Wenn ihr ihn macht, dann zum Projektbeginn und nicht in einem laufenden Planstand.
Wie gebe ich alle Blätter eines Planstands in einem Durchgang aus?
Mit dem Befehl _PUBLISH. In der Liste stellst du die Layouts zusammen, auch aus mehreren Zeichnungen, und weist jedem Blatt eine benannte Seiteneinrichtung zu. Als Ziel wählst du entweder das Gerät aus der jeweiligen Seiteneinrichtung oder eine einzige mehrseitige PDF-Datei. Die Zusammenstellung selbst speicherst du als DSD-Datei, sodass der nächste Planstand mit genau denselben Blättern und Einstellungen ausgegeben wird.
