Dynamischen Block in AutoCAD bauen: vom starren Symbol zum Bauteil mit Griffen

Die Bibliothek wächst nicht, weil es viele Bauteile gibt, sondern weil jedes Bauteil in acht Größen abgelegt ist. Genau dafür sind Parameter, Aktionen und Sichtbarkeitsstatus gedacht.

KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt
Seit 1997 am Markt Kleine Gruppen Präsenz und Live-Online Zertifizierte Trainer

Kurz gesagt

Ein dynamischer Block ist ein gewöhnlicher Block, der zusätzlich Regeln mitbringt. Diese Regeln entstehen im Blockeditor und bestehen im Kern aus zwei Bausteinen: Ein Parameter legt fest, welche Größe am Block veränderlich ist und wo dafür ein Griff sitzt, eine Aktion legt fest, was mit welcher Geometrie geschieht, wenn dieser Griff bewegt wird. Dazu kommt der Sichtbarkeitsstatus, der mehrere Darstellungen in einer einzigen Definition unterbringt. Wer diese drei Bausteine sauber trennt, kommt mit einer Definition aus, wo vorher für jede Größe und jede Ausführung eine eigene lag.

Stand dieser Seite: 04.10.2026

01 Worum es geht

Die Blockbibliothek wächst schneller als das Bauteilsortiment

In fast jedem Büro sieht die Bibliothek irgendwann gleich aus. Es gibt eine Tür in sechs Breiten, jede davon zusätzlich links und rechts angeschlagen, dazu eine Fassung mit Bemaßung und eine ohne. Aus einem Bauteil sind vierundzwanzig Definitionen geworden, und niemand weiß mehr sicher, welche davon gepflegt ist. Wenn sich am Symbol etwas ändert, sind vierundzwanzig Änderungen fällig oder es bleibt bei einer, und die übrigen dreiundzwanzig laufen auseinander.

Der Aufwand steckt dabei weniger im Zeichnen als im Suchen. Wer aus einer Liste mit vierundzwanzig ähnlich benannten Einträgen den richtigen auswählen muss, greift regelmäßig daneben, und der Fehler fällt erst beim Prüflauf oder beim Aufmaß auf. Dazu kommt, dass jede dieser Definitionen eigene Attribute, eigene Layerzuordnungen und eigene Einfügepunkte mitbringen kann, die im Lauf der Jahre nicht mehr zueinander passen.

Der Blockeditor löst genau dieses Problem, wird aber oft in der falschen Reihenfolge benutzt. Wer zuerst Aktionen anlegt und dann überlegt, worauf sie wirken sollen, baut sich einen Block, der bei jedem zweiten Griff etwas Unerwartetes tut. Deshalb lohnt es sich, den Aufbau einmal von der Formel her zu verstehen, statt ihn aus einem Video nachzuklicken.

KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt

02 Der Aufbau im Detail

Ein Aufruf, der den Aufbau in sechs Schritten zeigt

Alles, was der Blockeditor über das Menüband anbietet, hat auch einen Befehl. Die folgende Kette baut einen streckbaren Block mit zwei Varianten und macht sichtbar, welcher Schritt welche Frage beantwortet.

Der Aufbau

BEDIT | BPARAMETER Linear | BACTIONTOOL | BPARAMETER Visibility | BVSTATE | BSAVE
  1. 01 Die eigene Umgebung für das Bauen von Blöcken BEDIT

    Der Blockeditor ist ein getrennter Arbeitsbereich mit grauem Hintergrund, einem eigenen Register im Menüband und den Blockerstellungspaletten. Er lässt sich über BEDIT öffnen, für einen vorhandenen Block ebenso wie für einen neuen. Alles, was du dort anlegst, gehört zur Blockdefinition und wirkt sich erst nach dem Speichern auf die eingefügten Verweise aus.

  2. 02 Der veränderliche Abstand und seine Griffe BPARAMETER Linear

    Der lineare Parameter definiert den Abstand zwischen zwei Schlüsselpunkten. An diesen Punkten erscheinen die Griffe, die später im Zeichnungsbereich sichtbar sind. Zur Auswahl stehen daneben unter anderem Punkt, Polar, XY, Drehung, Kippen, Ausrichtung, Basispunkt, Sichtbarkeit und Nachschlagen. Die Reihenfolge, in der du die Schlüsselpunkte angibst, bestimmt, wo der Griff sitzt, und über die Eigenschaft Basis legst du fest, ob der Startpunkt oder der Mittelpunkt beim Ziehen stehen bleibt.

  3. 03 Die Regel, was beim Ziehen tatsächlich passiert BACTIONTOOL

    Die Aktion verbindet einen Parameter, einen seiner Schlüsselpunkte und eine Auswahlmenge. Erst diese drei Angaben zusammen ergeben ein Verhalten. Bei einer Strecken-Aktion kommt als vierte Angabe der Streckrahmen hinzu, der festlegt, welche Endpunkte beim Ziehen wandern. Welche Aktionsarten angeboten werden, hängt vom gewählten Parameter ab.

  4. 04 Die Auswahlliste am fertigen Block BPARAMETER Visibility

    Der Sichtbarkeitsparameter erzeugt einen Griff, hinter dem eine Liste von Zuständen liegt. Er gehört genau einmal in eine Blockdefinition und ist die Voraussetzung dafür, dass es überhaupt Sichtbarkeitszustände geben kann. Wo dieser Griff sitzt, entscheidest du beim Setzen des Parameters, und im Alltag ist eine gut sichtbare Stelle am Rand des Symbols die bessere Wahl als die Mitte.

  5. 05 Die einzelnen Varianten und ihre Reihenfolge BVSTATE

    Hier entstehen die Zustände selbst. Ein neuer Zustand kann mit ausgeblendeter Geometrie, mit vollständig sichtbarer Geometrie oder als Kopie des aktuellen Zustands beginnen. In der Liste lassen sich die Zustände umbenennen, löschen und in der Reihenfolge verschieben. Ob die im aktuellen Zustand unsichtbare Geometrie beim Bearbeiten abgeblendet mit angezeigt wird, steuerst du über den Sichtbarkeitsmodus.

  6. 06 Der Punkt, ab dem die Änderung ankommt BSAVE

    Gespeichert wird die Blockdefinition, nicht die Zeichnung. Erst danach übernehmen die bereits eingefügten Verweise das neue Verhalten. Vorher öffnest du mit BTESTBLOCK den Testbereich. Er arbeitet mit einer Kopie, sodass nichts, was du dort ziehst oder umschaltest, in der Definition landet. Mit BCLOSE verlässt du den Blockeditor, und AutoCAD fragt dabei nach, ob ungespeicherte Änderungen übernommen werden sollen.

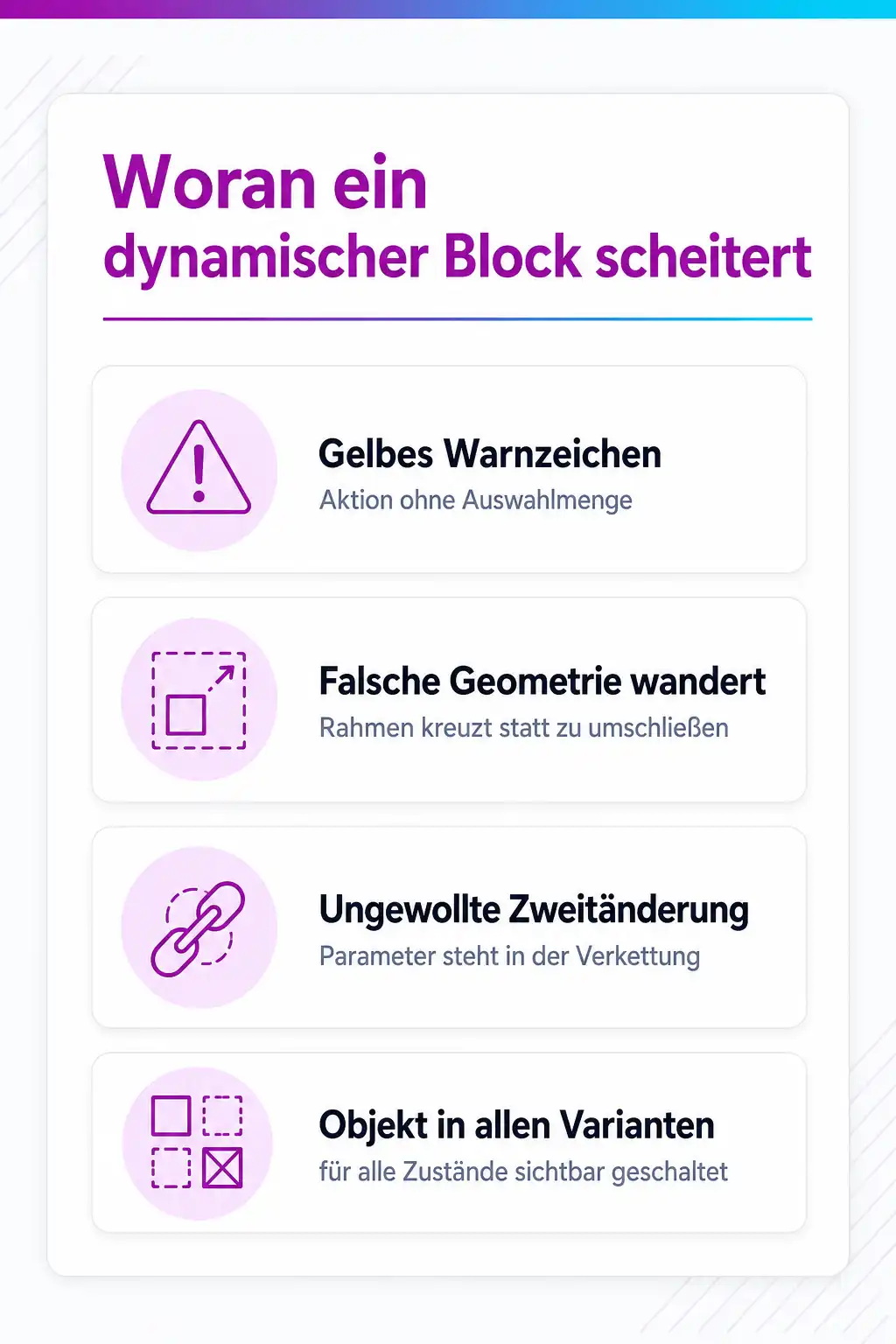

Wenn es nicht funktioniert

Das siehst du

Im Blockeditor steht ein gelbes Warnzeichen mit Ausrufezeichen neben einem Element, der Block reagiert im Zeichnungsbereich nicht.

Warum

Entweder hat ein Parameter noch keine zugeordnete Aktion, oder eine Aktion hat noch keine Auswahlmenge. Besonders häufig passiert das nach dem Einfügen eines vorgefertigten Parametersatzes, denn dort sind Parameter und Aktion zwar bereits gepaart, die betroffene Geometrie ist aber noch nicht benannt.

Was hilft

Auf das Warnzeichen doppelklicken oder BACTIONSET aufrufen und die Objekte auswählen, auf die die Aktion wirken soll. Beim Nachschlagen-Parametersatz ist es anders: Dort öffnet sich die Nachschlagetabelle, weil eine Nachschlagen-Aktion nicht mit einer Auswahlmenge, sondern mit den Werten in dieser Tabelle arbeitet.

Das siehst du

Beim Ziehen am Griff wandert Geometrie mit, die stehen bleiben sollte, oder umgekehrt.

Warum

Die Auswahlmenge der Aktion passt nicht. Beim Strecken gilt zusätzlich dieselbe Regel wie beim gewöhnlichen Streckbefehl: Objekte, die vollständig innerhalb des Auswahlrahmens liegen, werden verschoben, Objekte, die der Rahmen kreuzt, werden gestreckt. Wer den Rahmen zu groß zieht, verschiebt am Ende das halbe Symbol.

Was hilft

Die Auswahlmenge neu setzen und den Rahmen bewusst so legen, dass er genau die Endpunkte kreuzt, die wandern sollen. Ob eine Aktion die richtigen Objekte kennt, zeigt der Blockeditor beim Anklicken über die Abhängigkeitshervorhebung, die Parameter, Griffe und zugehörige Geometrie gemeinsam hervorhebt.

Das siehst du

Eine Änderung an einem Griff löst eine zweite Änderung aus, die niemand bestellt hat.

Warum

Der beteiligte Parameter steht in der Verkettung. Über die Eigenschaft Kette lässt sich festlegen, ob ein Parameter Teil der Auswahlmenge einer Aktion sein darf, die zu einem anderen Parameter gehört. Steht sie auf Ja, löst eine Änderung dort auch die Aktionen dieses Parameters aus, als hättest du selbst an seinem Griff gezogen.

Was hilft

Die Eigenschaft im Blockeditor über die Eigenschaftenpalette prüfen und bewusst setzen. Verkettung ist ein nützliches Mittel, etwa wenn ein Rahmen beim Strecken ein Raster mitziehen soll, aber sie gehört gewollt und nicht als Nebenwirkung.

Das siehst du

Ein Objekt, das nur in einer Variante vorkommen soll, ist in allen Sichtbarkeitszuständen zu sehen.

Warum

Die Geometrie wurde für alle Zustände sichtbar geschaltet statt nur für den aktuellen. Beim Arbeiten mit Sichtbarkeitszuständen gibt es beide Wege, und sie liegen im Menüband dicht beieinander. Verstärkt wird das dadurch, dass die unsichtbare Geometrie je nach Sichtbarkeitsmodus abgeblendet mit angezeigt wird und deshalb sichtbar aussieht.

Was hilft

Den betroffenen Zustand aktuell setzen, den Sichtbarkeitsmodus umschalten, um die Lage eindeutig zu sehen, und die Geometrie gezielt für diesen einen Zustand ausblenden. Danach jeden Zustand einmal durchschalten, denn der Fehler tritt fast nie im gerade bearbeiteten Zustand auf.

Das siehst du

Der Block lässt sich in der Zeichnung nicht mehr sinnvoll skalieren oder verhält sich nach dem Auflösen unerwartet.

Warum

Blöcke mit ungleichen Faktoren in X, Y und Z lassen sich nicht zuverlässig auflösen. Objekte, die sich in einem solchen Block nicht auflösen lassen, sammelt AutoCAD in einem anonymen Block und behält die ungleichmäßige Skalierung bei. Bei dynamischen Blöcken kommt hinzu, dass Aktionen und Abhängigkeiten aufeinandertreffen können, die einander widersprechen.

Was hilft

In der Blockdefinition festlegen, ob gleichmäßig skaliert werden muss und ob Auflösen überhaupt erlaubt ist. Die Größenänderung gehört ohnehin in einen Parameter mit Wertesatz und nicht in einen Skalierungsfaktor, denn nur so bleiben Beschriftung und Bemaßung im Block stimmig.

Das siehst du

Der Blockeditor lässt sich für eine bestimmte Definition nicht öffnen.

Warum

Das Bearbeiten von Blöcken kann über eine Systemvariable gesperrt sein. BLOCKEDITLOCK ist genau dafür da, etwa in Bürovorlagen, in denen niemand die geprüften Standardbauteile im laufenden Projekt umbauen soll. Der Block selbst ist dabei völlig in Ordnung.

Was hilft

Klären, ob die Sperre gewollt ist. Wenn ja, wird die Änderung an der Quelle der Bibliothek gemacht und von dort verteilt, nicht in der Projektzeichnung. Wenn nein, lässt sich die Systemvariable zurücksetzen, und dann gehört die Frage in die Vorlage, damit sie nicht auf jedem Rechner anders steht.

03 Was du mitnimmst

Sechs Festlegungen, und der Block trägt im Alltag

Autodesk beschreibt den Ablauf als Kette aus Planen, Zeichnen, Parametern, Aktionen, Eigenschaften und Testen. Die folgenden Punkte übersetzen das in Entscheidungen, die du vor dem ersten Griff in den Blockeditor triffst.

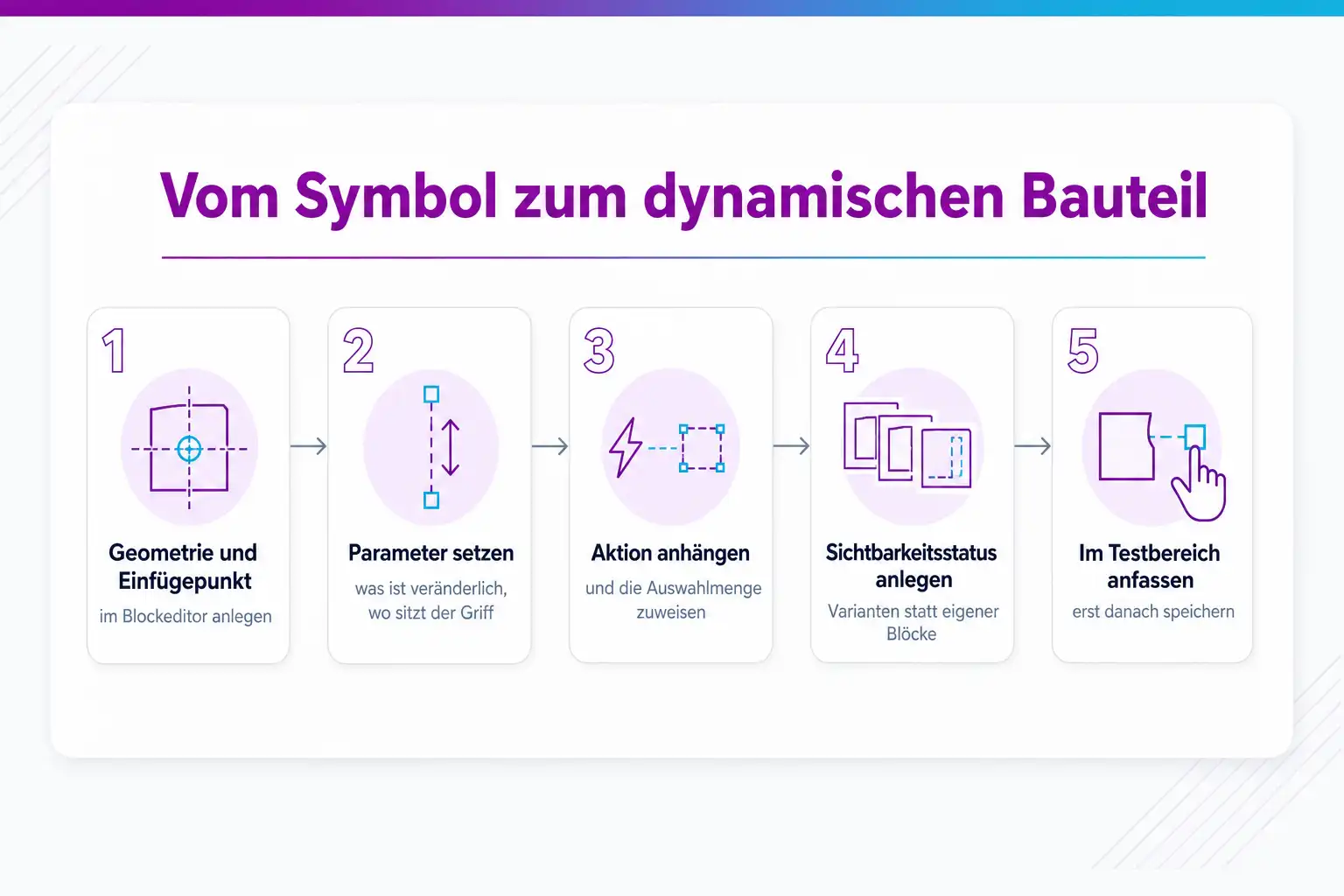

Vom Symbol zum dynamischen Bauteil

  1. 01 Geometrie im Blockeditor anlegen und den Einfügepunkt festlegen.
  2. 02 Parameter setzen: was ist veränderlich, und wo sitzen die Griffe.
  3. 03 Aktion daranhängen und die betroffene Auswahlmenge zuweisen.
  4. 04 Varianten als Sichtbarkeitsstatus anlegen statt als eigene Blöcke.
  5. 05 Im Testbereich anfassen, dann speichern und in die Bibliothek geben.

Erst festlegen, was sich ändern soll, dann zeichnen

Bevor Geometrie entsteht, gehört auf ein Blatt Papier, welche Maße veränderlich sind, in welche Richtung sie wachsen und welche Teile dabei mitgehen. Wer das überspringt, merkt beim vierten Parameter, dass der Einfügepunkt an der falschen Stelle sitzt, und fängt von vorn an.

Parameter vor Aktion

Ein Parameter definiert eine veränderliche Eigenschaft und die Griffe an ihren Schlüsselpunkten. Erst danach wird eine Aktion daran gehängt, die sagt, was mit welcher Auswahl passiert. Welche Aktionen möglich sind, hängt am Parameter: An einen linearen oder einen XY-Parameter hängst du Verschieben, Skalieren, Strecken oder Reihe, an einen Drehungsparameter nur Drehen und an einen Kippparameter nur Kippen. Wer den Parameter passend zur gewünschten Bewegung wählt, muss später keine Aktion umbauen.

Die Auswahlmenge jeder Aktion bewusst setzen

Eine Aktion wirkt genau auf die Objekte, die ihr zugeordnet sind, und auf nichts sonst. Das gilt auch für Attribute und Beschriftungen im Block: Soll die Typenbezeichnung beim Strecken mitwandern, muss die Attributdefinition in der Auswahlmenge stehen. Plane deshalb zu jeder Aktion vorher, welche Linien, Schraffuren und Attribute sich mitbewegen sollen.

Varianten über Sichtbarkeitsstatus statt über neue Blöcke

Mehrere Darstellungen desselben Bauteils gehören in eine Definition. Ein Sichtbarkeitsparameter erzeugt eine Auswahlliste am Block, und je Status wird festgelegt, welche Geometrie sichtbar ist. Benenne die Zustände so, wie im Büro über das Bauteil gesprochen wird, etwa „DIN links“ und „DIN rechts“, denn genau diese Namen stehen später in der Auswahlliste am Griff und in der Eigenschaftenpalette.

Werte begrenzen, damit nur zulässige Größen entstehen

Ein linearer Parameter lässt sich auf einen Wertesatz einschränken, entweder als Liste zulässiger Werte oder als Schrittweite. Damit lässt sich ein Bauteil nur noch in den Maßen ziehen, die es tatsächlich gibt, und der Zwischenwert aus dem Handgelenk entfällt.

Testen, bevor gespeichert wird

Der Blockeditor bringt einen eigenen Testbereich mit, in dem sich der Block wie im Zeichnungsbereich anfassen lässt, ohne dass die Definition dabei bereits verändert wird. Nach jeder Ergänzung einmal zu testen kostet kaum Zeit und erspart die Suche nach der Aktion, die vor drei Schritten schiefgegangen ist.

KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt

Was ein dynamischer Block gegenüber einem gewöhnlichen kann

Ein Block fasst Geometrie zu einem Objekt zusammen, das sich einfügen, kopieren und zählen lässt. Ein dynamischer Block ergänzt Regeln und Beschränkungen, die steuern, wie dieser Block aussieht und was mit ihm beim Bearbeiten passiert. Diese Regeln lassen sich auch nachträglich zu einem vorhandenen Block hinzufügen, es braucht also keine neue Definition. Wichtig für die Erwartungshaltung: Die Steuerung ist auf zweidimensionale Vorgänge beschränkt.

Autodesk nennt als typische Anwendungen unter anderem das automatische Ausrichten eines Blocks an einer Wand oder Leitung, zusätzliche Griffe zum Verschieben, mehrere Einfügepunkte, zwischen denen sich beim Einfügen umschalten lässt, das Kippen oder Spiegeln beim Einfügen, die Begrenzung von Größen auf feste Stufen und die Darstellung einer Bauteilfamilie in Tabellenform. Diese Liste ist deshalb hilfreich, weil sie zeigt, wo der Aufwand sich lohnt: überall dort, wo eine Handbewegung im Zeichenalltag ständig wiederkehrt.

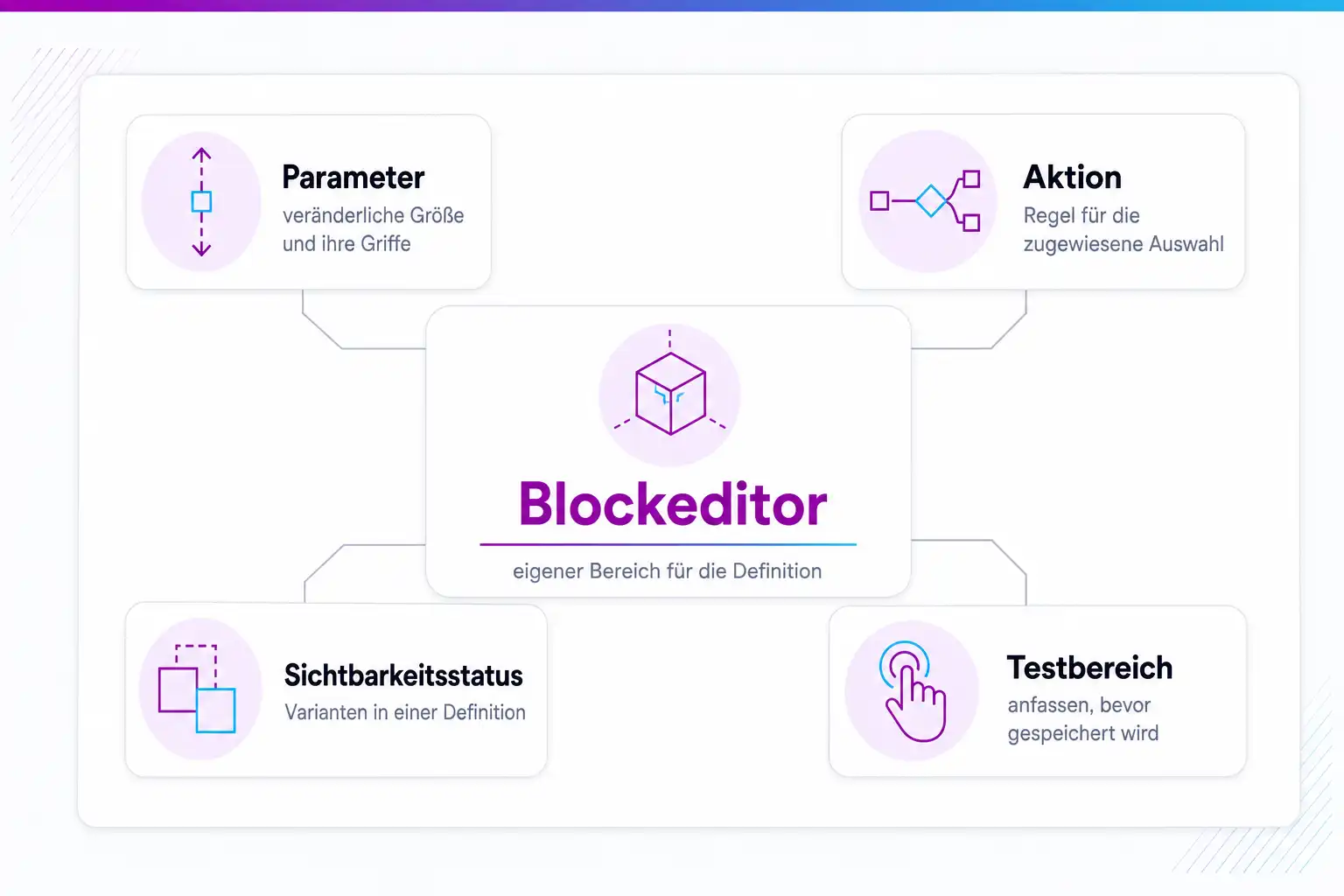

Der Blockeditor besteht aus vier Teilen: einem Zeichenbereich mit grauem Hintergrund, einem eigenen Register im Menüband mit den Befehlen zum Speichern, Testen und Verlassen, den Blockerstellungspaletten mit den Werkzeugen für Parameter, Aktionen und Abhängigkeiten und einem Testbereich, in dem sich der Entwurf anfassen lässt. Das dritte Register der Paletten enthält Parametersätze, also fertig gepaarte Kombinationen aus einem Parameter und der passenden Aktion.

Parameter zuerst, Aktion danach

Die Reihenfolge ist keine Stilfrage. Ein Parameter legt fest, welche Eigenschaft am Block veränderlich ist, und setzt an seinen Schlüsselpunkten die Griffe. Ein linearer Parameter hat solche Punkte an Startpunkt und Endpunkt, und du kannst den Abstand von beiden Seiten aus verändern. Erst wenn dieser Parameter steht, lässt sich eine Aktion daranhängen, die beschreibt, was mit welcher Geometrie geschieht.

Die Aktion braucht immer drei Angaben: den Parameter, den Schlüsselpunkt dieses Parameters, der die Aktion antreibt, und die Auswahlmenge, also die Objekte, die betroffen sind. Diese dritte Angabe ist die Stelle, an der die meisten Blöcke schiefgehen, und beim Strecken kommt der Streckrahmen als vierte dazu, wie oben im Fehlerbild beschrieben.

Für Verschieben, Strecken und Polares Strecken lassen sich zusätzlich Überschreibungen hinterlegen: ein Multiplikator für Abstände und ein Versatz für Winkel. Damit bewegt sich Geometrie nicht eins zu eins mit dem Griff, sondern zum Beispiel halb so weit. Der klassische Anwendungsfall ist ein Symbol, das beim Ziehen in der Mitte bleiben soll, während der Rahmen wächst. Diese Eigenschaften wirken sich erst auf den eingefügten Verweis aus, im Blockeditor selbst sind sie nicht zu sehen.

Wenn ein Block sich anders verhält als gedacht, hilft die Abhängigkeitshervorhebung weiter. Klickst du im Blockeditor einen Parameter an, werden die zugehörigen Griffe und Aktionen hervorgehoben; klickst du eine Aktion an, siehst du zusätzlich die Auswahlmenge. Das ist der schnellste Weg, um herauszufinden, ob eine Aktion wirklich die Objekte kennt, die du ihr zugedacht hattest.

Sichtbarkeitsstatus: mehrere Darstellungen in einer Definition

Der Sichtbarkeitsstatus ist die Eigenschaft, mit der sich mehrere Varianten eines Bauteils in einem Block unterbringen lassen. Autodesk zeigt das am Beispiel von Schweißsymbolen: Vier Zeichen liegen übereinander in derselben Definition, ein Sichtbarkeitsparameter erzeugt die Auswahlliste, und je Zustand ist festgelegt, welche Geometrie sichtbar ist. Im Blockeditor wird die unsichtbare Geometrie abgeblendet dargestellt, damit du sie weiterhin bearbeiten kannst.

Von den drei Startvarianten für einen neuen Zustand ist die Kopie des aktuellen Zustands im Alltag die nützlichste, weil eine Bauteilfamilie meist zu neunzig Prozent aus demselben Bild besteht und sich die Ausführungen nur in wenigen Linien unterscheiden. Du blendest dann nur aus, was in der neuen Variante fehlt, statt alles neu zusammenzustellen. Die Reihenfolge der Liste ist genau die Reihenfolge, in der die Zustände später am Griff erscheinen.

Zwei Details entscheiden über die Alltagstauglichkeit. Erstens ist der oberste Eintrag der Zustand, mit dem der Block eingefügt wird; wer die häufigste Variante nach oben schiebt, spart bei jedem Einfügen einen Klick. Zweitens ändert das Setzen eines aktuellen Zustands im Blockeditor weder diesen Vorgabezustand noch die Darstellung bereits eingefügter Verweise. Das führt regelmäßig zu der Annahme, eine Änderung sei nicht angekommen, obwohl schlicht der falsche Hebel bedient wurde.

Für Bauteilfamilien mit vielen Kombinationen ist der Sichtbarkeitsstatus allein irgendwann zu grob. Dann übernimmt die Nachschlagetabelle: Sie verbindet Parameterwerte zu benannten Zeilen, sodass am Block nicht mehr einzelne Maße gezogen, sondern eine Größe aus einer Liste gewählt wird. Eine Nachschlagen-Aktion arbeitet deshalb auch nicht mit einer Auswahlmenge, sondern mit den Daten in dieser Tabelle.

Abhängigkeiten statt Aktionen: der zweite Weg

Neben Parametern und Aktionen gibt es einen zweiten Weg, einen Block beweglich zu machen: geometrische und bemaßungsabhängige Abhängigkeiten, wie sie auch außerhalb von Blöcken für parametrisches Zeichnen zur Verfügung stehen. Sie binden Objekte aneinander, schränken geometrische Beziehungen oder Maße ein und können Formeln enthalten. In der Regel ist es sinnvoll, sie zuerst an die Geometrie zu legen und erst danach Parameter und Aktionen zu ergänzen.

Zwischen beiden Welten gibt es eine Brücke, die im Alltag oft übersehen wird. Ein gewöhnliches abhängiges Maß, das über das Register für parametrisches Zeichnen gesetzt wurde, ist nach dem Einfügen zwar wirksam, aber nicht mehr über einen Griff zu erreichen. Ein Abhängigkeitsparameter dagegen, den du über das Register Abhängigkeiten der Blockerstellungspaletten setzt, verbindet ein abhängiges Maß mit einem Parameter und bringt damit einen Griff mit. Wie viele Griffe das sind, stellst du in der Eigenschaftenpalette ein.

Autodesk weist ausdrücklich darauf hin, dass sich Abhängigkeiten und die im selben Block definierten Parameter und Aktionen widersprechen können. In der Praxis heißt das: Entscheide dich je Block für einen Ansatz und mische nur dort, wo du den Grund benennen kannst. Blöcke, die halb über Abhängigkeiten und halb über Aktionen gesteuert werden, sind schwer zu warten, weil sich ihr Verhalten an keiner Stelle vollständig ablesen lässt.

Für Blöcke mit Abhängigkeiten gibt es ein Gegenstück zur Nachschlagetabelle, die Block-Eigenschaftentabelle (Block Properties Table, Befehl BTABLE). Sie legt Zeilen mit zusammengehörigen Werten für mehrere Parameter fest, etwa Breite, Höhe und Bezeichnung einer Tür, und am eingefügten Block wählst du eine Zeile statt einzelner Maße. Auf Wunsch lässt sich festlegen, dass der Block nur Werte annimmt, die einer Zeile der Tabelle entsprechen. Damit entstehen keine Zwischengrößen, die es im Sortiment gar nicht gibt.

Was den Block im Team haltbar macht

Ein dynamischer Block ist eine kleine Software, und wie jede Software lebt er davon, dass jemand für ihn zuständig ist. Das fängt bei der Benennung an: Ein Name, der das Bauteil bezeichnet und nicht die Größe, ist die Voraussetzung dafür, dass die Bibliothek nicht wieder auseinanderläuft. Dazu gehört eine Beschreibung am Parameter, die im unteren Bereich der Eigenschaftenpalette erscheint, sobald jemand den Block auswählt, und die erklärt, was ein Griff bewirkt.

Der zweite Punkt ist die Ablage. Blöcke, die im Projekt verteilt werden, gehören in eine Quelle, aus der sie geholt werden, und nicht in eine Zeichnung, aus der sie jemand kopiert. Werkzeugpaletten sind dafür der vorgesehene Weg, weil sie sowohl den Block als auch seine Voreinstellungen mitbringen. Eine zweite Möglichkeit ist die Blockpalette, die du mit BLOCKSPALETTE öffnest: Ihr Register Bibliotheken zeigt auf einen Ordner oder eine Zeichnung mit den Bürobauteilen, sodass alle aus derselben Quelle einfügen.

Der dritte Punkt betrifft die Pflege bestehender Verweise. Wenn eine Definition geändert wird, übernehmen eingefügte Verweise das neue Verhalten, sobald die Definition gespeichert ist. Verweise, an denen jemand Werte verstellt hat, lassen sich mit RESETBLOCK auf die Vorgaben der Definition zurückholen. Haben sich in einer Zeichnung alte, nicht mehr verwendete Blockdefinitionen angesammelt, entfernst du sie mit PURGE, bevor die neue Fassung verteilt wird.

Zuletzt lohnt ein Blick auf die Namen der Parameter. AutoCAD vergibt beim Anlegen Bezeichnungen wie „Abstand1“, und genau diese Bezeichnung erscheint später in der Eigenschaftenpalette des eingefügten Blocks und bei einer Datenextraktion mit DATAEXTRACTION. Wer den Parameter in „Breite“ oder „Anschlag“ umbenennt, bekommt Eigenschaften, die alle verstehen, und Stücklisten, die sich ohne Nacharbeit lesen lassen.

Dazu passende Kurse

Wer die Bibliothek des Büros einmal gründlich aufräumen will, findet dafür mit AutoCAD-Kurse, in denen du dynamische Blöcke selbst aufbaust den passenden Rahmen.

Weil Blöcke nur ein Baustein sind und Vorlage, Layout und Referenzen dazugehören, lohnt der Blick auf die Kursreihe rund um CAD-Werkzeuge im Zeichenalltag.

Wissen prüfen

Wie sicher bist du beim Thema wirklich?

Lesen fühlt sich schnell nach Können an. Ein kurzer Test zeigt dir, was davon schon sitzt und wo sich ein Kurs lohnt. Kostenlos, ohne Anmeldung, mit einer Erklärung zu jeder Antwort.

Stimmen aus den Kursen

Was Teilnehmende über die Kurse in diesem Bereich sagen

Ein sehr guter und verständlicher Überblick über die Grundlagen im Umgang mit BricsCAD.
BricsCAD 2D Schulung Grundkurs
Alle meine Erwartungen wurden erfüllt und ich habe mich sehr gut aufgenommen gefühlt, jede Frage wurden Probleme direkt beseitigt.
BricsCAD 3D Schulung - Grundlagen
Toller Coach, perfekt abgestimmte Themen. Sehr viel Freiraum für "unsere" Themen und Fragen. Alles sehr rund und perfekt.
Figma Advanced

05 Fragen

Häufige Fragen

Deine Frage ist nicht dabei? Stell sie uns direkt, wir antworten dir persönlich.

Kann ich einen vorhandenen Block nachträglich dynamisch machen?
Ja, das ist sogar der Normalfall. Regeln und Beschränkungen lassen sich jedem bestehenden Block hinzufügen, du öffnest ihn dafür im Blockeditor und ergänzt Parameter und Aktionen. Bereits eingefügte Verweise übernehmen das neue Verhalten, sobald die Definition gespeichert ist. Wichtig ist nur, den Einfügepunkt vorher zu prüfen, denn er ist der Bezugspunkt für alles, was danach kommt.
Wann ist ein Sichtbarkeitsstatus die richtige Wahl und wann eine Nachschlagetabelle?
Der Sichtbarkeitsstatus passt, wenn sich die Darstellung unterscheidet, also unterschiedliche Geometrie sichtbar sein soll. Die Nachschlagetabelle passt, wenn dieselbe Geometrie in festen Maßkombinationen vorkommt und du eine Größe auswählen statt Maße ziehen willst. Beides lässt sich verbinden, aber es lohnt sich, zuerst zu klären, welche der beiden Fragen der Block eigentlich beantworten soll.
Warum bewegt sich beim Strecken das halbe Symbol mit?
Weil der Streckrahmen oder die Auswahlmenge der Aktion zu großzügig gesetzt ist. Am schnellsten korrigierst du das im Blockeditor mit dem Befehl BACTIONSET: Du ziehst zuerst den Streckrahmen neu auf, sodass er nur die Endpunkte kreuzt, die wandern sollen, und wählst danach die Objekte aus, auf die die Aktion wirken darf. Prüf das Ergebnis sofort mit BTESTBLOCK, bevor du die nächste Aktion anlegst.
Funktionieren dynamische Blöcke auch in AutoCAD LT?
Verwenden ja, das Definieren von Abhängigkeiten nicht. Blöcke, die in einem anderen AutoCAD-Produkt definiert wurden, lassen sich in AutoCAD LT ohne Einschränkung einsetzen. Wenn im Haus beide Fassungen laufen, ist die saubere Arbeitsteilung deshalb, die Bibliothek an einem Arbeitsplatz mit vollem Funktionsumfang zu pflegen und sie von dort zu verteilen.
Lohnt sich der Aufwand für ein einzelnes Bauteil?
Für ein Bauteil, das dreimal im Jahr vorkommt, eher nicht. Der Maßstab ist nicht die Zahl der Varianten, sondern die Zahl der Handgriffe, die dadurch entfallen. Wenn du merkst, dass du dieselbe Bewegung ständig wiederholst, also immer wieder skalierst, spiegelst oder zwischen zwei Symbolen tauschst, ist genau das der Fall, für den dynamische Blöcke gebaut sind.
