Flächenmodell oder Volumenmodell: wann du in CATIA und Creo an Flächen nicht vorbeikommst
Die Entscheidung fällt nicht am Werkzeug und nicht am Geschmack, sondern an der Geometrie, an der geforderten Oberflächenqualität und an der Frage, wer das Modell später ändern muss.
KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt
Beide Lager haben recht, und beide zahlen für die falsche Wahl
Die Diskussion läuft in Konstruktionsabteilungen erstaunlich gleichförmig ab. Auf der einen Seite steht die Aussage, mit Flächen könne man alles bauen, und deshalb solle man es auch tun. Auf der anderen steht die Aussage, Flächen seien Spezialistenkram und für ein gewöhnliches Bauteil unnötig. Beide Sätze stimmen für einen Teil der Bauteile und werden falsch, sobald sie zur Regel für alle erhoben werden. Was fehlt, ist die Frage, welche Eigenschaft der Geometrie die Wahl erzwingt.
Die Kosten der falschen Wahl sind in beide Richtungen real, sehen aber unterschiedlich aus. Wer eine Freiform mit Volumenwerkzeugen erzwingt, bekommt eine Kette aus Verrundungen und Übergängen, die bei jeder Maßänderung an einer anderen Stelle bricht, und eine Oberfläche, deren Reflexionen sich nicht kontrollieren lassen. Wer umgekehrt eine gewöhnliche Halterung in Flächen aufbaut, hat am Ende ein Modell, das drei Wochen später niemand außer der Person ändern kann, die es gebaut hat, und das für jede Massenangabe erst geschlossen und aufgedickt werden muss.
Dazu kommt ein organisatorischer Punkt, der die technische Frage regelmäßig überlagert. Flächenmodellierung braucht Übung, und Übung braucht Gelegenheit. In Teams, in denen nur eine Person Flächen kann, entstehen zwangsläufig Modelle, die nur diese Person pflegt, und damit ein Engpass, der bei jedem Urlaub sichtbar wird. Deshalb gehört zur Entscheidung nicht nur die Geometrie, sondern auch die Frage, wie viele Leute im Haus das Ergebnis später anfassen können.
KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt

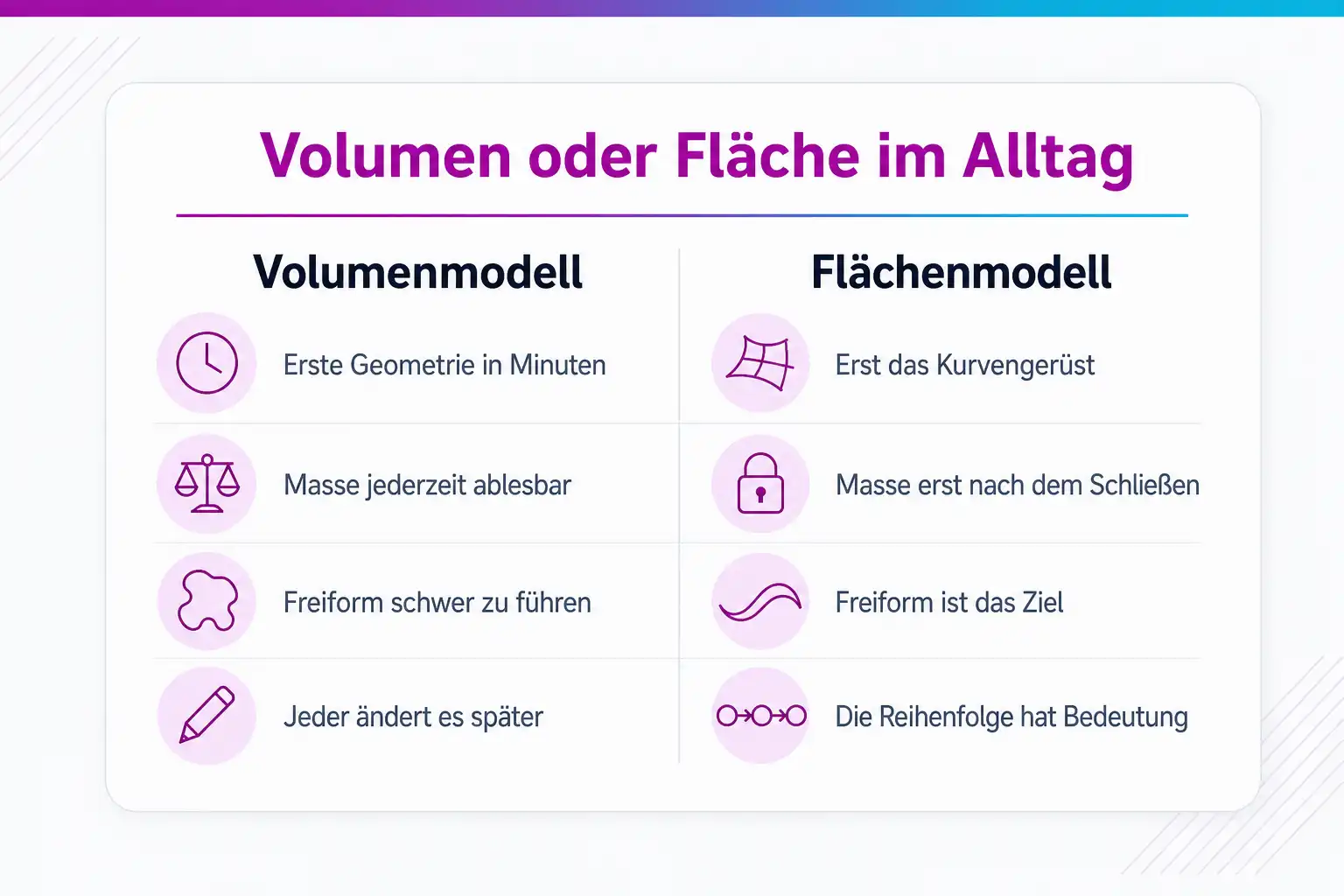

Die Kriterien, an denen sich der Konstruktionsalltag unterscheidet
Verglichen werden hier nicht Befehlsumfänge, sondern die sechs Eigenschaften, die im Alltag Zeit kosten oder sparen: Anlaufzeit, Beherrschbarkeit von Freiformen, Verlässlichkeit der Masseneigenschaften, Änderbarkeit durch Dritte, Nachweisbarkeit der Oberflächenqualität und Robustheit beim Datenaustausch. cmt schult beide Seiten, und beide haben ihre Berechtigung.
Volumenmodell
Aufbau aus Skizzen und Elementen wie Extrusion, Bohrung, Rippe und Rundung, jederzeit geschlossen, in CATIA in Part Design, in Creo Parametric mit den Elementen der Registerkarte Model
Flächenmodell
Aufbau aus Kurven und Flächen, die getrimmt, verlängert, verbunden und am Ende geschlossen werden, in CATIA in Generative Shape Design, in Creo Parametric über Quilts und die Flächenbefehle
| Entscheidungsfrage | Volumenmodell | Flächenmodell |
|---|---|---|
| Wie schnell steht die erste tragfähige Geometrie? | Stärke Eine Skizze, eine Extrusion, und es existiert ein Körper mit Volumen und Masse. Jeder weitere Schritt baut darauf auf, und ein Zwischenstand ist immer ein gültiger Körper. Für Bauteile, die aus Grundformen, Bohrungen und Verrundungen bestehen, ist das nicht zu schlagen. | Schwäche Vor der ersten Fläche steht das Kurvengerüst, und das Kurvengerüst entscheidet über die Qualität aller späteren Flächen. Diese Vorarbeit lässt sich nicht abkürzen, und ein Zwischenstand ist so lange kein Bauteil, wie der Verbund nicht geschlossen und aufgedickt oder gefüllt ist. |
| Wie gut lassen sich Freiformen, Ausformungen und weiche Übergänge beherrschen? | Schwäche Verrundungen und Übergänge sind Elemente, die auf vorhandene Kanten angewendet werden. Sobald sich die darunterliegende Geometrie ändert, kann die Kante verschwinden oder sich teilen, und das Element schlägt fehl. Über die entstehende Fläche selbst hast du dabei kaum Kontrolle, du bekommst, was der Algorithmus liefert. | Stärke Hier ist die Fläche das Konstruktionsziel und nicht ein Nebenprodukt. Übergangsflächen lassen sich über ihre Randbedingungen steuern, Verläufe über Leitkurven, und Bereiche, die stören, werden getrimmt und neu aufgebaut. Genau dafür gibt es Werkzeuge wie Boundary Blend und die verschiedenen Verbund- und Sweep-Varianten. |
| Wie verlässlich kommen Volumen, Masse und Schwerpunkt aus dem Modell? | Stärke Ein Volumenkörper ist per Definition geschlossen, deshalb sind Volumen und Schwerpunkt jederzeit auswertbar. Das ist der Grund, warum Gewichtsbudgets, Schwerpunktlagen und Trägheitsmomente im Volumenmodell nebenbei entstehen und keinen eigenen Arbeitsschritt brauchen. | Kommt darauf an Ein Flächenverbund hat kein Volumen, solange er offen ist. Für eine Massenangabe muss er geschlossen und in einen Körper überführt werden, etwa durch Aufdicken oder durch das Ersetzen beziehungsweise Ergänzen von Volumengeometrie. Das ist gut machbar und gehört zum normalen Ablauf, es ist nur eben ein Schritt mehr, und er muss gepflegt werden. |
| Wie leicht ändert jemand anderes das Modell zwei Jahre später? | Stärke Die Konstruktionsabsicht steht in der Struktur: Diese Skizze ist der Umriss, diese Bohrung nimmt die Schraube auf, diese Rippe versteift. Wer das Bauteil nie gesehen hat, findet sich über den Modellbaum zurecht und ändert ein Maß, ohne den Rest zu verstehen. | Schwäche Der Aufbau folgt einer Logik aus Kurven, Randbedingungen und Verbindungen, deren Reihenfolge Bedeutung hat. Eine Änderung an einer Leitkurve kann sich über mehrere Flächen fortpflanzen, und eine unsauber getrimmte Stelle fällt erst bei der nächsten Änderung auf. Das lässt sich durch Ordnung und Benennung deutlich verbessern, aber es bleibt anspruchsvoller. |
| Wie gut lässt sich die Oberflächenqualität prüfen und nachweisen? | Schwäche Prüfen lässt sich die Qualität zwar auch hier, ändern aber kaum. Wenn eine Verrundung eine sichtbare Kante in der Spiegelung erzeugt, bleibt als Stellschraube im Wesentlichen ein anderer Radius oder ein anderer Verrundungstyp. Eine gezielte Korrektur des Krümmungsverlaufs an einer bestimmten Stelle ist auf diesem Weg nicht vorgesehen. | Stärke Krümmungskämme an Kurven und Reflexionsanalysen an Flächen zeigen sofort, wo ein Übergang nur tangential und nicht krümmungsstetig ist. Weil die Flächen einzeln vorliegen, lässt sich die Stelle auch gezielt neu aufbauen. Das ist der Grund, warum sichtbare Außenhäute praktisch immer in einer Flächenumgebung entstehen. |
| Wie robust ist die Geometrie beim Austausch über neutrale Formate? | Stärke Ein geschlossener Körper hat eine eindeutige Innen- und Außenseite, und das überträgt sich gut. Empfangende Systeme für Simulation, Fertigung und Prüfung erwarten in der Regel genau das und können ohne Nacharbeit weiterrechnen. | Kommt darauf an Ein sauber verbundener und geschlossener Flächenverbund überträgt sich ebenfalls gut. Probleme entstehen an nicht verbundenen Kanten, an Lücken innerhalb der Toleranz des einen und außerhalb der Toleranz des anderen Systems und an Flächen mit falscher Normalenrichtung. Das ist beherrschbar, verlangt aber eine Prüfung vor jeder Übergabe. |
Wie schnell steht die erste tragfähige Geometrie?
Eine Skizze, eine Extrusion, und es existiert ein Körper mit Volumen und Masse. Jeder weitere Schritt baut darauf auf, und ein Zwischenstand ist immer ein gültiger Körper. Für Bauteile, die aus Grundformen, Bohrungen und Verrundungen bestehen, ist das nicht zu schlagen.
Vor der ersten Fläche steht das Kurvengerüst, und das Kurvengerüst entscheidet über die Qualität aller späteren Flächen. Diese Vorarbeit lässt sich nicht abkürzen, und ein Zwischenstand ist so lange kein Bauteil, wie der Verbund nicht geschlossen und aufgedickt oder gefüllt ist.
Wie gut lassen sich Freiformen, Ausformungen und weiche Übergänge beherrschen?
Verrundungen und Übergänge sind Elemente, die auf vorhandene Kanten angewendet werden. Sobald sich die darunterliegende Geometrie ändert, kann die Kante verschwinden oder sich teilen, und das Element schlägt fehl. Über die entstehende Fläche selbst hast du dabei kaum Kontrolle, du bekommst, was der Algorithmus liefert.
Hier ist die Fläche das Konstruktionsziel und nicht ein Nebenprodukt. Übergangsflächen lassen sich über ihre Randbedingungen steuern, Verläufe über Leitkurven, und Bereiche, die stören, werden getrimmt und neu aufgebaut. Genau dafür gibt es Werkzeuge wie Boundary Blend und die verschiedenen Verbund- und Sweep-Varianten.
Wie verlässlich kommen Volumen, Masse und Schwerpunkt aus dem Modell?
Ein Volumenkörper ist per Definition geschlossen, deshalb sind Volumen und Schwerpunkt jederzeit auswertbar. Das ist der Grund, warum Gewichtsbudgets, Schwerpunktlagen und Trägheitsmomente im Volumenmodell nebenbei entstehen und keinen eigenen Arbeitsschritt brauchen.
Ein Flächenverbund hat kein Volumen, solange er offen ist. Für eine Massenangabe muss er geschlossen und in einen Körper überführt werden, etwa durch Aufdicken oder durch das Ersetzen beziehungsweise Ergänzen von Volumengeometrie. Das ist gut machbar und gehört zum normalen Ablauf, es ist nur eben ein Schritt mehr, und er muss gepflegt werden.
Wie leicht ändert jemand anderes das Modell zwei Jahre später?
Die Konstruktionsabsicht steht in der Struktur: Diese Skizze ist der Umriss, diese Bohrung nimmt die Schraube auf, diese Rippe versteift. Wer das Bauteil nie gesehen hat, findet sich über den Modellbaum zurecht und ändert ein Maß, ohne den Rest zu verstehen.
Der Aufbau folgt einer Logik aus Kurven, Randbedingungen und Verbindungen, deren Reihenfolge Bedeutung hat. Eine Änderung an einer Leitkurve kann sich über mehrere Flächen fortpflanzen, und eine unsauber getrimmte Stelle fällt erst bei der nächsten Änderung auf. Das lässt sich durch Ordnung und Benennung deutlich verbessern, aber es bleibt anspruchsvoller.
Wie gut lässt sich die Oberflächenqualität prüfen und nachweisen?
Prüfen lässt sich die Qualität zwar auch hier, ändern aber kaum. Wenn eine Verrundung eine sichtbare Kante in der Spiegelung erzeugt, bleibt als Stellschraube im Wesentlichen ein anderer Radius oder ein anderer Verrundungstyp. Eine gezielte Korrektur des Krümmungsverlaufs an einer bestimmten Stelle ist auf diesem Weg nicht vorgesehen.
Krümmungskämme an Kurven und Reflexionsanalysen an Flächen zeigen sofort, wo ein Übergang nur tangential und nicht krümmungsstetig ist. Weil die Flächen einzeln vorliegen, lässt sich die Stelle auch gezielt neu aufbauen. Das ist der Grund, warum sichtbare Außenhäute praktisch immer in einer Flächenumgebung entstehen.
Wie robust ist die Geometrie beim Austausch über neutrale Formate?
Ein geschlossener Körper hat eine eindeutige Innen- und Außenseite, und das überträgt sich gut. Empfangende Systeme für Simulation, Fertigung und Prüfung erwarten in der Regel genau das und können ohne Nacharbeit weiterrechnen.
Ein sauber verbundener und geschlossener Flächenverbund überträgt sich ebenfalls gut. Probleme entstehen an nicht verbundenen Kanten, an Lücken innerhalb der Toleranz des einen und außerhalb der Toleranz des anderen Systems und an Flächen mit falscher Normalenrichtung. Das ist beherrschbar, verlangt aber eine Prüfung vor jeder Übergabe.
Was passt wann
- Wenn das Bauteil aus Grundkörpern, Bohrungen, Rippen und Verrundungen besteht und die Außenform ein Ergebnis ist
- bau es als Volumenkörper und nimm Flächen nur für die einzelnen Stellen, an denen es sonst nicht weitergeht.
- Wenn die Form selbst die Anforderung ist, etwa bei sichtbaren Außenteilen, Griffen oder Luftführungen
- fang mit dem Kurvengerüst an und arbeite von Anfang an in der Flächenumgebung, denn nachträglich lässt sich das nicht retten.
- Wenn irgendwo ein krümmungsstetiger Übergang gefordert ist, weil sonst in der Spiegelung eine Kante steht
- ist die Frage bereits beantwortet, unabhängig davon, wie einfach der Rest des Bauteils aussieht.
- Wenn im Team genau eine Person Flächen beherrscht und das so bleiben soll
- entscheide dich für den Volumenweg oder schul erst und entscheide danach, sonst entsteht ein Modell mit genau einem Zuständigen.
Fünf Fragen, und die Modellierart steht fest
- 01 Ist die Form die Anforderung oder das Ergebnis dessen, was innen Platz braucht?
- 02 Verlangt irgendein Übergang Krümmungsstetigkeit, oder reicht ein tangentialer Anschluss?
- 03 Wird früh und regelmäßig eine Massenangabe gebraucht?
- 04 Wie oft wandert die Geometrie über neutrale Formate in andere Systeme?
- 05 Wie viele Leute im Haus können ein Flächenmodell später wirklich ändern?

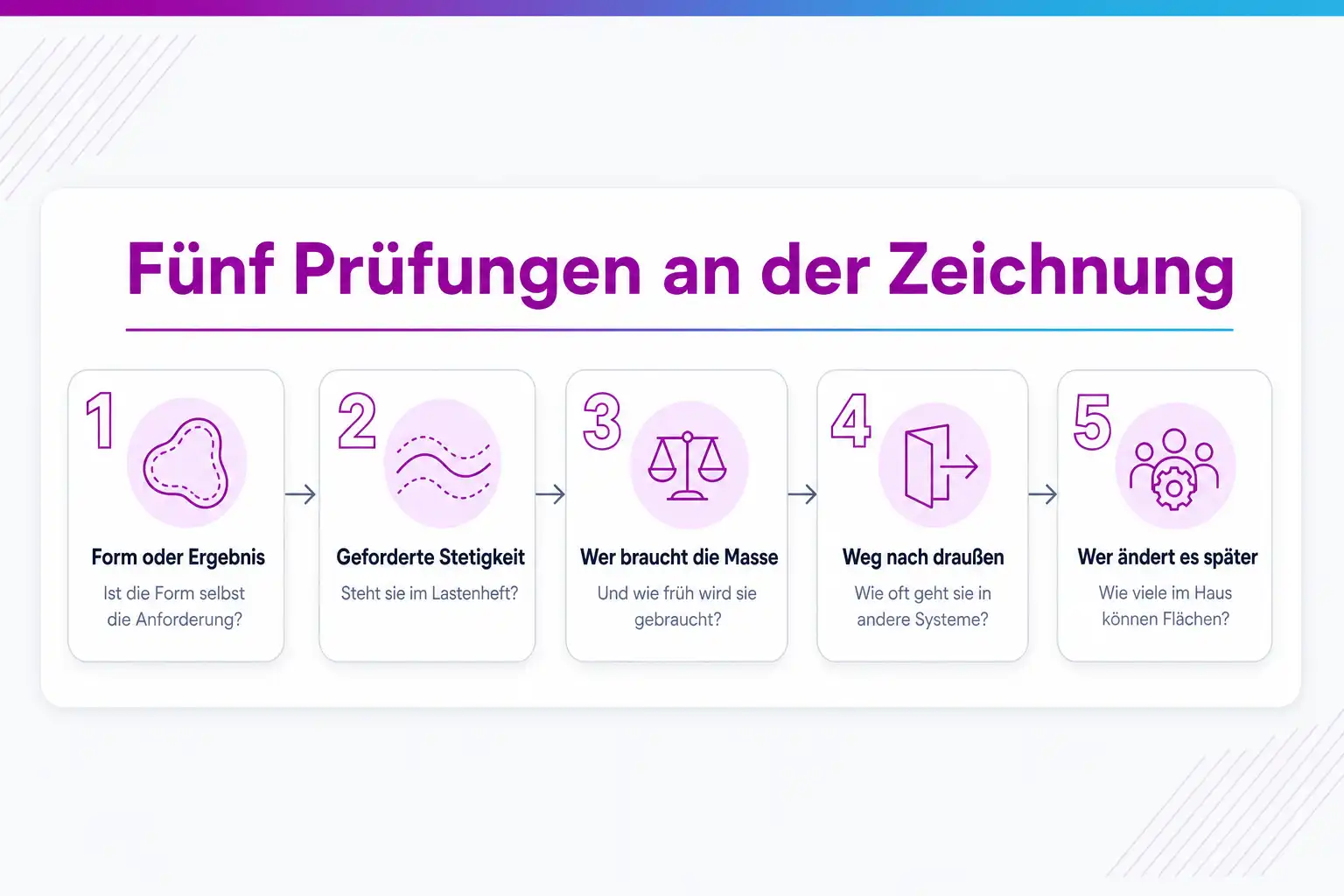

Woran du die Entscheidung tatsächlich festmachst
Sechs Punkte reichen aus, und für keinen davon musst du das Bauteil zweimal bauen. Vier beantwortest du an der Zeichnung oder am Lastenheft, zwei an eurer eigenen Mannschaft.
Prüfen, ob die Form eine Funktion hat oder ein Ergebnis ist
Bei einem Gehäuse folgt die Außenkontur dem, was innen Platz braucht, sie ist also ein Ergebnis. Bei einem Karosserieaußenteil, einem Griff oder einer Luftführung ist die Form selbst die Anforderung. Nur im zweiten Fall gibt es einen Grund, mit Flächen anzufangen. Diese Unterscheidung trägt weiter als jede Liste von Werkzeugen, weil sie schon an der Anforderung entschieden werden kann und nicht erst am Modell.
Die geforderte Stetigkeit im Lastenheft suchen

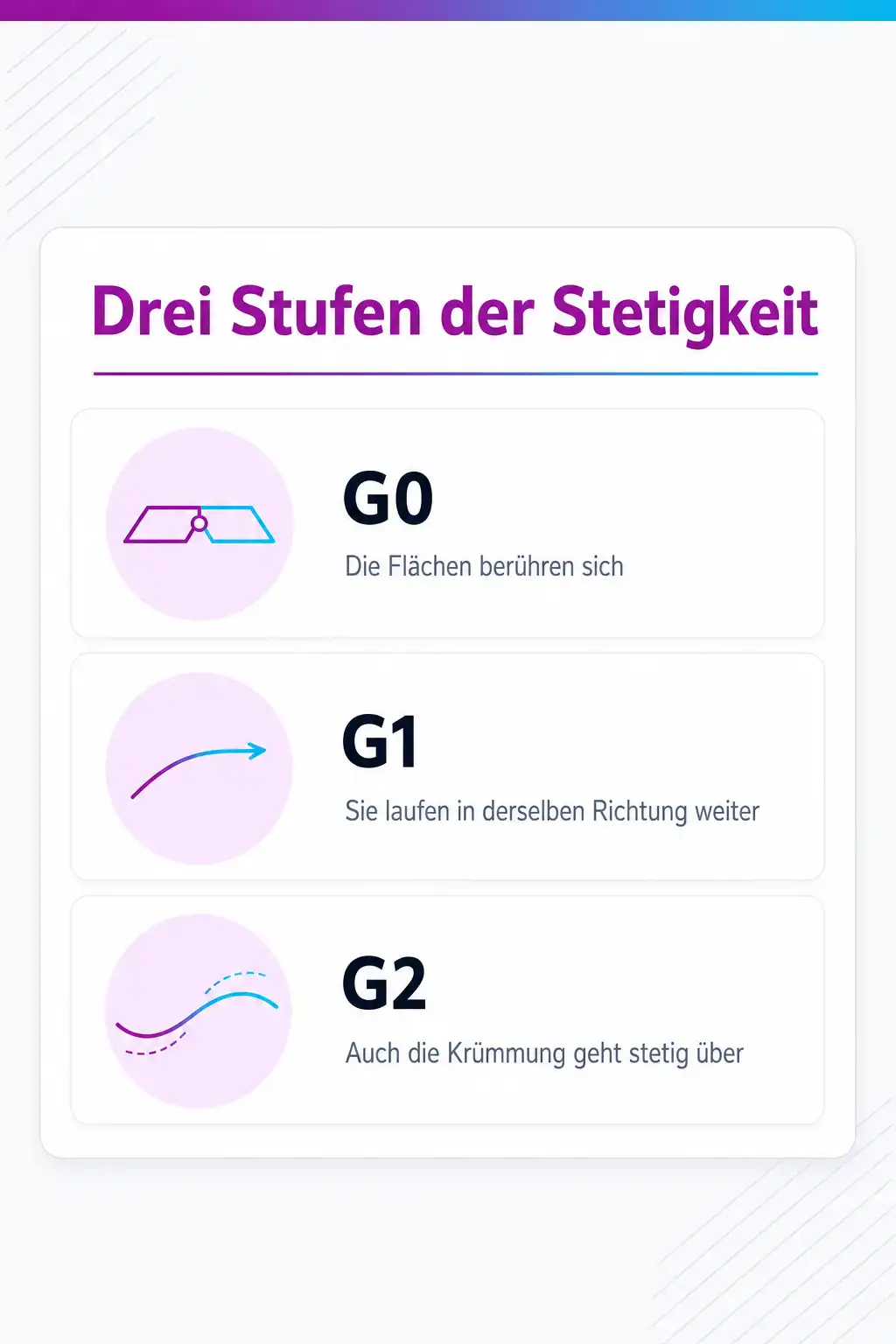

Zwischen zwei Flächen gibt es abgestufte Übergänge: G0 heißt, dass sie sich berühren, G1, dass sie in derselben Richtung weiterlaufen, G2, dass auch die Krümmung stetig übergeht. Solange G1 reicht, kommen Volumenwerkzeuge mit ihren Verrundungen gut zurecht. Sobald ein Übergang krümmungsstetig sein muss, weil sonst in der Spiegelung eine Kante sichtbar wird, ist die Flächenumgebung der richtige Ort. Prüfen lässt sich das mit Krümmungskämmen an Kurven und mit Reflexionsanalysen an Flächen.
Klären, wer die Masse braucht und wann
Ein Volumenkörper liefert Volumen, Masse und Schwerpunkt unmittelbar. Ein Flächenverbund liefert sie erst, wenn er geschlossen und in einen Volumenkörper überführt wurde. Wenn eine Gewichtsangabe früh und regelmäßig gebraucht wird, etwa für ein Gewichtsbudget, ist das ein starkes Argument, den Volumenkörper früh entstehen zu lassen und die Flächen nur dort einzusetzen, wo sie wirklich nötig sind.
Den Weg nach draußen mitdenken
Geometrie bleibt selten im System, in dem sie entstanden ist. Sie geht in die Simulation, in die Fertigungsvorbereitung, zum Zulieferer. Ein geschlossener Volumenkörper übersteht diesen Weg deutlich robuster als ein Verbund offener Flächen, bei dem an jeder nicht sauber verbundenen Kante eine Lücke entstehen kann. Wenn viele Übergaben anstehen, ist das ein Grund, den Flächenanteil so früh wie möglich in einen Volumenkörper zu überführen.
Die Änderbarkeit gegen die Genauigkeit abwägen
Ein Volumenmodell aus Skizzen, Bohrungen, Rippen und Rundungen kann jemand ändern, der das Bauteil nie gesehen hat, weil die Absicht in der Struktur steht. Ein Flächenmodell besteht dagegen aus Kurven, Randbedingungen und Verbindungen, deren Reihenfolge Bedeutung hat. Das ist kein Nachteil, sondern der Preis für die Kontrolle über die Form. Er muss nur bewusst bezahlt werden, und zwar von einem Team, das ihn tragen kann.
Die eigene Mannschaft ehrlich einschätzen
Zähl, wie viele Leute im Haus heute ein Flächenmodell nicht nur öffnen, sondern ändern können, und wie viele es nach einer Schulung könnten. Wenn die Antwort eins ist und bleiben wird, gehört diese Antwort in die Entscheidung. Ein Flächenmodell mit genau einer zuständigen Person ist kein Konstruktionsstand, sondern ein Risiko, und das gilt unabhängig davon, wie gut es gebaut ist.
KI-generiertDieses Bild wurde mit KI erzeugt · Yves Hoppe / KI / cmt
Ein Volumenkörper ist innen auch nur von Flächen begrenzt
Der Gegensatz zwischen den beiden Welten ist kleiner, als die Diskussion vermuten lässt. Auch ein Volumenkörper wird von Flächen begrenzt, der Unterschied liegt darin, dass das System die Buchhaltung übernimmt: Es weiß, welche Seite innen ist, es stellt sicher, dass der Verbund geschlossen bleibt, und es liefert deshalb jederzeit Volumen und Masse. Beim Flächenmodell führst du diese Buchhaltung selbst, und genau dafür bekommst du die Kontrolle über jede einzelne Fläche.
In Creo Parametric heißt der Verbund aus nicht massiven Flächen Quilt. Ein Quilt kann aus einer einzelnen oder aus vielen Flächen bestehen und enthält die Information darüber, wie diese Flächen verbunden oder verschnitten sind. Im Model Tree liegen die Quilts in einem eigenen Ordner unter den Konstruktionselementen, und das Symbol zeigt, ob ein Quilt noch Geometrie enthält oder bereits aufgebraucht wurde. Am Quilt hängen die Befehle, die den Alltag ausmachen: Trim zum Beschneiden, Offset zum Versetzen, Thicken zum Aufdicken, Mirror zum Spiegeln, Move Geometry zum Verschieben und Flip Normal zum Umkehren der Normalenrichtung.
In CATIA sind die beiden Welten in getrennten Arbeitsumgebungen untergebracht, Flächen und Kurven in Generative Shape Design, Volumenkörper in Part Design. Das ist keine technische Trennung, sondern eine Frage der Werkzeuge: Es ist völlig normal, dass ein Bauteil in der Flächenumgebung beginnt, dort seine Außenhaut bekommt und anschließend in der Volumenumgebung um Bohrungen, Rippen und Anschlüsse ergänzt wird. Die Kurse zu den beiden Umgebungen bauen deshalb aufeinander auf und nicht gegeneinander.
Der Übergang zwischen den Welten ist der eigentliche Arbeitsschritt
Aus einem Flächenverbund wird ein Volumenkörper auf mehreren Wegen, und es lohnt sich, sie auseinanderzuhalten. Der einfachste ist das Aufdicken: Die Flächen bekommen eine Wandstärke und werden dadurch zu Volumengeometrie. Das passt für Blech, für Kunststoffwände und überall dort, wo eine gleichmäßige Dicke gewollt ist. Der zweite Weg ist das Verschließen, also das Umwandeln eines geschlossenen Verbunds in einen vollen Körper, und er passt für Guss- und Schmiedeteile.
Es gibt einen dritten Weg, der oft übersehen wird und im Alltag der nützlichste ist: Flächen nicht als Ersatz für den Körper einzusetzen, sondern als Werkzeug an ihm. Creo Parametric nennt dazu drei Methoden, mit Quilts Volumengeometrie zu erzeugen. Eine ganze Bauteilfläche lässt sich durch einen Quilt ersetzen, was Material an einer Stelle hinzufügen und an anderer wegnehmen kann. Ein Teilbereich lässt sich als Patch ersetzen, dessen Ränder auf den ersetzten Flächen liegen. Und ein Quilt kann als Begrenzung für ein Konstruktionselement dienen, sodass Material bis zu dieser Grenze hinzugefügt oder abgezogen wird.
Damit lässt sich die häufigste Aufgabe elegant lösen: Ein gewöhnliches Bauteil bekommt an einer einzigen Stelle eine Form, die mit Volumenwerkzeugen nicht sauber wird. Statt das ganze Bauteil in Flächen aufzubauen, entsteht genau dort ein Quilt, und der Körper wird an dieser Stelle damit beschnitten oder ergänzt. Der Rest des Modells bleibt für alle lesbar. Das ist der Ansatz, der in der Praxis am seltensten bereut wird.
Stetigkeit: der Begriff, an dem die Entscheidung wirklich hängt
Die Stufen der geometrischen Stetigkeit sind die verlässlichste Entscheidungshilfe, weil sie sich aus der Anforderung ableiten lassen und nicht aus dem Geschmack. G0 bedeutet, dass zwei Flächen dieselbe Grenze teilen, sie berühren sich also ohne Spalt. G1 bedeutet zusätzlich, dass sie im Übergang dieselbe Richtung haben, der Anschluss ist tangential. G2 bedeutet, dass auch die Krümmung stetig übergeht, dass also der Krümmungsradius an der Übergangsstelle von beiden Seiten denselben Wert hat.
Sichtbar wird der Unterschied vor allem in der Spiegelung. Ein tangentialer Anschluss zeigt in der Reflexion einen Knick in den Lichtbändern, obwohl die Oberfläche sich glatt anfühlt. Deshalb reicht G1 für alles, was verdeckt eingebaut wird oder rau bleibt, und deshalb wird für sichtbare Außenflächen G2 oder mehr gefordert. Prüfen lässt sich das mit Krümmungskämmen entlang von Kurven, deren Stachellänge den Krümmungsradius anzeigt, und mit Reflexionsanalysen an fertigen Flächen.
Für die Praxis heißt das: Such im Lastenheft, in der Zeichnungsangabe oder in der Absprache mit dem Design nach dieser Anforderung, bevor du mit dem Modellieren anfängst. Sie ist die einzige Angabe, die die Modellierart wirklich erzwingt. Alles andere, auch der Wunsch nach einer schönen Form, lässt sich oft auch mit Volumenwerkzeugen erfüllen, wenn die Radien großzügig genug gewählt sind.
Was der Umstieg kostet und wie ihr die Grenze im Team festhaltet
Flächenmodellierung ist kein zusätzlicher Werkzeugkasten, sondern eine andere Arbeitsweise. Die Werkzeuge selbst sind schnell erklärt, das Kurvengerüst und die Reihenfolge der Schritte sind es nicht. Rechne damit, dass die ersten eigenen Flächenmodelle länger dauern als der Volumenweg für dasselbe Bauteil, und plan das ein, statt es als Rückschlag zu werten. Der Nutzen zeigt sich erst am zweiten oder dritten Bauteil, wenn das Vorgehen sitzt.
Damit die Grenze zwischen den beiden Welten nicht bei jedem Bauteil neu diskutiert wird, lohnt sich eine kurze schriftliche Festlegung. Zwei bis drei Sätze reichen: welche Bauteilarten grundsätzlich als Volumenkörper entstehen, bei welchen Anforderungen die Flächenumgebung gesetzt ist, und ab wann ein Volumenmodell an einer einzelnen Stelle mit Flächen ergänzt wird. Diese Festlegung entscheidet dann im Review, nicht die Vorliebe der Person, die das Bauteil gerade aufmacht.
Der letzte Punkt betrifft die Übergabe. Leg fest, in welchem Zustand ein Modell weitergegeben wird, also ob als Flächenverbund oder als geschlossener Körper, und welche Prüfung vorher läuft. In den meisten Häusern lautet die vernünftige Antwort, dass nach außen nur geschlossene Volumenkörper gehen und der Flächenaufbau intern bleibt. Damit ist der Datenaustausch aus der Diskussion heraus, und die Flächen können dort eingesetzt werden, wo sie wirklich gebraucht werden.
